Cum îmbunătățește tubul de cupru împletit conexiunile flexibile de alimentare și de masă?

Abstract

Dacă ați avut vreodată de-a face cu urechi crăpate, săritori supraîncălziți, deplasări neplăcute sau semnale zgomotoase în apropierea echipamentelor cu curent ridicat, știți deja adevăratul inamic: conexiuni rigide în locuri care se mișcă, vibrează, se extind sau necesită acces ușor la service.Tub de cupru împletiteste conceput exact pentru acele „totul este bine până când nu mai este” medii. Combină conductivitatea ridicată cu flexibilitatea, ajutându-vă să construiți conexiuni care rămân fiabile în condiții de ciclu termic, mișcare mecanică și spații de instalare înguste.

Acest ghid descompune ceTub de cupru împletiteste, unde strălucește, ce greșesc clienții în mod obișnuit atunci când îl selectează și cum să-l specifice corect prima dată. Veți găsi, de asemenea, sfaturi de dimensionare, un tabel practic de comparație, cele mai bune practici de instalare și o scurtă Întrebări frecvente pentru a vă ajuta să treceți de la „avem nevoie de ceva flexibil” la o specificație clară, gata de cumpărare.

Cuprins

• Contur
• Ce este tubul de cupru împletit
• Puncte de durere ale clienților pe care le rezolvă
• Cazuri de utilizare tipice
• Cum să alegeți specificația potrivită
• Tabele practice pentru dimensionare și potrivire
• Sfaturi de instalare și manipulare
• Lista de verificare a calității înainte de a cumpăra
• Lucrul cu Dongguan Quande Electronics Co.,Ltd.
• FAQ
• Următorii pași

Contur

1. DefiniTub de cupru împletitîntr-un limbaj simplu și explicați cum se comportă în instalațiile reale.
2. Mapați scenariile obișnuite de defecțiune la beneficiile de proiectare ale unui conductor tubular împletit.
3. Afișați cele mai comune aplicații și ceea ce contează cel mai mult în fiecare.
4. Furnizați un cadru de selecție: material, placare, densitatea împletiturii, dimensiuni și abordarea terminației.
5. Partajați tabele ușor de utilizat, astfel încât cumpărătorii să poată alinia nevoile de performanță cu o specificație clară.
6. Încheiați cu sfaturi de manipulare, o listă de verificare a calității și un FAQ pentru cumpărători.

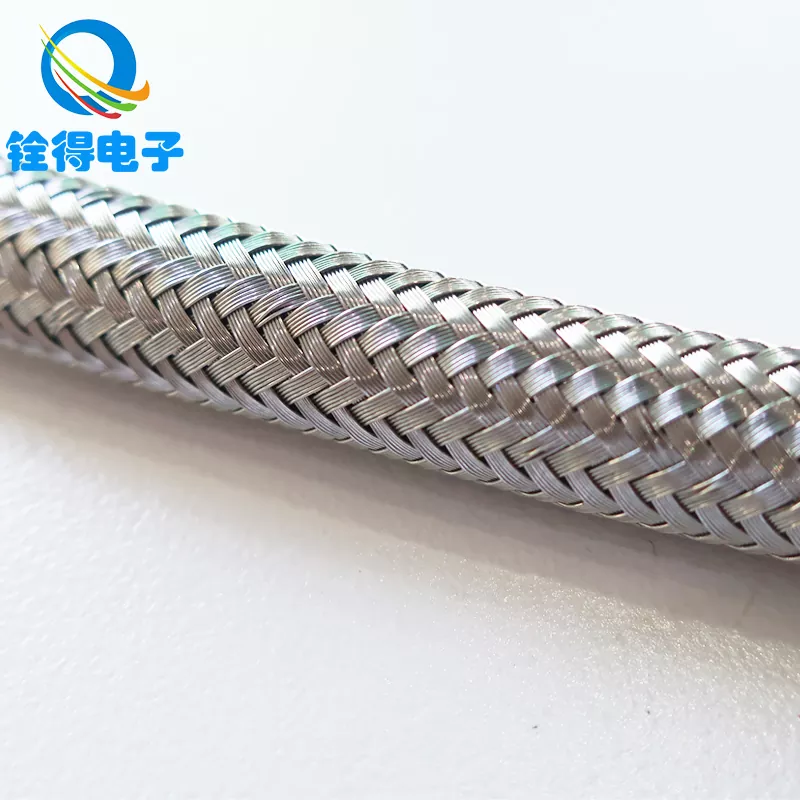

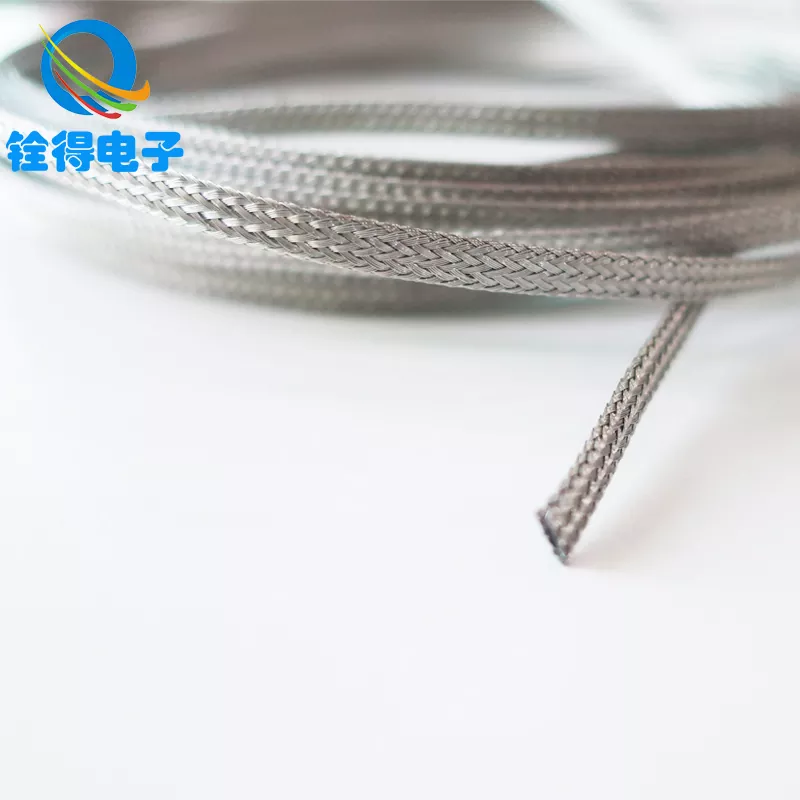

Ce este tubul de cupru împletit

Tub de cupru împletiteste o împletitură tubulară realizată din mai multe fire de sârmă de cupru țesute într-o formă flexibilă de manșon sau tub. În funcție de design, poate fi folosit ca:

• Un conductor flexibil(care transportă curent între două puncte în care are loc mișcarea sau expansiunea)
• O cale de împământare(legarea dulapurilor, ușilor, dulapurilor, barelor colectoare și a ansamblurilor rotative sau vibrante)
• Un scut electromagnetic(reducerea interferențelor prin asigurarea unei incinte conductoare în jurul cablurilor sau ansamblurilor)
• Un manșon de protecție(protejați furtunurile/cablurile de abraziune în timp ce adăugați conductivitate)

Spre deosebire de o bară solidă de cupru sau un cablu rigid, un tub împletit se poate îndoi în mod repetat și se poate conforma spațiilor înguste. De asemenea, poate „respira” cu expansiune termică: pe măsură ce temperaturile cresc, piesele metalice se extind; când se răcesc, se contractă. O structură împletită tolerează acel ciclu cu mai puțin risc de slăbire a feroneriei, crăpare la ureche sau transferarea tensiunii în terminale sensibile.

Puncte de durere ale clienților pe care le rezolvă

Cumpărătorii încep de obicei să cauteTub de cupru împletitdupă ce ați întâmpinat una dintre aceste probleme:

• Supraîncălzire la punctele de conectarecauzate de suprafața de contact insuficientă, flexibilitate slabă sau micro-goluri induse de mișcare.
• Urechi crăpați și șuvițe rupteunde conductorii rigidi sunt forțați să se flexeze în timpul vibrațiilor sau întreținerii.
• Elemente de fixare slăbite în timpdatorită ciclării termice și mișcării mecanice care transferă stres în articulație.
• Zgomot și interferențelângă invertoare, transformatoare, aparate de comutare, aparate de sudură sau echipamente de încărcare EV.
• Jumperi greu de instalatîn dulapuri înghesuite unde raza de curbură devine o luptă.
• Coroziunea prematurăîn medii umede, de coastă sau active din punct de vedere chimic, când materialele nu sunt potrivite condițiilor.

Un tub împletit bine specificat abordează aceste probleme combinând conductivitatea, flexibilitatea și acoperirea suprafeței. Rezultatul este o conexiune care este mai ușoară la traseu, mai stabil în timp și mai puțin sensibil la mici schimbări care ar pedepsi o parte rigidă.

Cazuri de utilizare tipice

Iată locuri din lumea reală undeTub de cupru împletiteste folosit în mod obișnuit și ceea ce le pasă cel mai mult factorilor de decizie:

• Sisteme de comutație și bare colectoare:legături flexibile între barele colectoare sau componentele care se încălzesc sub sarcină.
• Transformatoare și distribuție de energie:împământare și legare pentru a reduce riscul de defecțiune și a menține potențialul stabil.
• Platforme feroviare și auto:legături rezistente la vibrații și căi de curent flexibile.
• Sisteme EV/încărcare și invertor:gestionarea curentului ridicat reducând în același timp zgomotul electric.
• Dulapuri și dulapuri industriale:curele de fixare a ușilor și căile de împământare care trebuie să se îndoaie la deschidere/închidere.
• Ecranarea EMI pentru cabluri și ansambluri:un tub conductor în jurul cablurilor pentru a reduce sensibilitatea la interferențe.

Cum să alegeți specificația potrivită

Cel mai bunTub de cupru împletitpentru proiectul dvs. depinde de modul în care va fi utilizat: nivelul actual, ciclul de funcționare, mediu, flexibilitatea necesară, și metoda de terminare. Mai jos este un cadru practic de selecție pe care îl puteți înmâna ingineriei, achizițiilor și furnizorului dvs.

1) Tipul de cupru și așteptările de conductivitate

• Cupru gol:conductivitate puternică, comună în mediile controlate.
• Cupru cositorit:rezistență mai bună la oxidare și lipire mai ușoară, adesea preferată pentru condiții umede sau variabile.
• Placare speciala:utilizat pentru nevoi unice de coroziune sau de interfață (alegeți în funcție de mediu și materiale de împerechere).

2) Construcția și densitatea împletiturii

• Diametrul firului și numărul de fireinfluențează flexibilitatea și durabilitatea.
• Acoperire împletiturăafectează performanța ecranării și stabilitatea contactului.
• Raportul de expansiunecontează când tubul trebuie să se potrivească pe o gamă de diametre.

3) Dimensiuni care contează de fapt

• Diametru interior (ID):indiferent dacă se potrivește peste partea țintă sau peste pachetul de cabluri.
• Diametrul exterior (OD):indiferent dacă se potrivește în interiorul glandelor, clemelor sau canalelor de dirijare.
• Lungime și buclă de serviciu:lăsând suficientă slăbiciune pentru a preveni împletitura să devină „izvorul” în articulație.

4) Metoda de reziliere

• Urechi/firele sertizate:comune pentru curelele de împământare și jumperii.
• Capetele sudate/brazate:utilizat atunci când sunt necesare fiabilitate ridicată și rezistență scăzută la contact.
• Terminare clemă sau bandă:adesea folosit pentru aplicații de ecranare pentru a menține contactul la 360 de grade.

5) Mediul și realitatea coroziunii

• Umiditatea, expunerea la sare, substanțele chimice industriale și metalele diferite pot schimba ceea ce arată „destul de bun”.
• Dacă echipamentul dvs. locuiește în aer liber sau în apropierea aerului sărat, alegerea plăcii și protecția articulațiilor devin nenegociabile.

Tabele practice pentru dimensionare și potrivire

Tabelul 1: Aplicația potrivită necesită caracteristicile tubului împletit

Tabelul 2: Lista de verificare pentru cumpărători pentru specificarea tubului de cupru împletit

Sfaturi de instalare și manipulare

Chiar și cel mai bunTub de cupru împletitpoate avea performanțe slabe dacă este tăiat, manipulat sau terminat prost. Aceste sfaturi prietenoase cu terenul reduc repetarea și eșecurile:

• Preveniți uzura în timpul tăierii:utilizați o metodă care păstrează firele conținute (înfășurare cu bandă înainte de tăiere sau folosiți unelte adecvate).
• Adăugați o buclă de serviciu atunci când există mișcare:permite curbe blânde mai degrabă decât curbe strânse la punctul final.
• Protejați capetele:termocontractia, cizmele sau mânecile pot reduce abraziunea și împiedică răspândirea firelor rătăcite.
• Asigurați-vă că suprafețele de împerechere sunt curate:îndepărtați oxidarea sau resturile acolo unde urechile sau clemele intră în contact cu metalul.
• Gândiți-vă la metale diferite:dacă hardware-ul dvs. nu este prietenos cu cupru, luați în considerare strategii de protecție a suprafețelor pentru a reduce problemele galvanice.
• Cuplul contează:prindere constantă reduce micro-mișcarea și stabilizează rezistența la contact.

Pentru utilizări de ecranare, acordați prioritate contactului la 360 de grade: o împletitură care este atinsă doar într-un punct mic poate părea instalată, dar nu va oferi o reducere constantă a zgomotului. Pentru jumperii de curent mare, concentrați-vă pe integritatea capătului: sertizarea robustă sau tratamentele de capăt proiectate creează de obicei cea mai mare diferență de fiabilitate.

Lista de verificare a calității înainte de a cumpăra

Dacă vă aprovizionațiTub de cupru împletitpentru echipamentele critice, doriți o conductivitate previzibilă, o geometrie consecventă a împletiturii și materiale stabile. Utilizați această listă de verificare când examinați mostre sau documentația furnizorului:

• Consistența materialului:confirmați calitatea și finisajul de cupru se potrivesc cu mediul și metoda de îmbinare.
• Uniformitatea impletiturii:verificați dacă există lacune, alegeri inconsecvente sau acoperire neuniformă pe lungime.
• Stabilitate dimensională:verificați ID/OD în condiții relaxate și instalate, mai ales dacă este implicată întinderea.
• Fiabilitatea terminației (dacă este asamblată):inspectați simetria sertării, așteptările de rezistență la tragere și etanșarea la capăt.
• Ambalare si manipulare:ambalajul defectuos poate deforma împletiturile sau poate provoca contaminare înainte ca piesa să ajungă chiar la linia dumneavoastră.

Lucrul cu Dongguan Quande Electronics Co.,Ltd.

Când cumpărați conductori împletite, nu cumpărați doar cupru, ci și repetabilitate: aceeași densitate a împletiturii, aceeași potrivire și același rezultat de terminare de fiecare dată când funcționează linia de producție.Dongguan Quande Electronics Co.,Ltd.prevedeTub de cupru împletitsoluții concepute pentru aplicații unde flexibilitatea, conductivitatea și durabilitatea trebuie să conviețuiască în aceeași parte.

Dacă aveți deja un desen sau un număr de piesă moștenit, de obicei îl puteți traduce rapid într-o specificație clară. Dacă nu, se poate construi o specificație practică de la câteva intrări: unde este instalat, cum se mișcă, la ce se conectează și în ce mediu trăiește. Acest lucru este adesea suficient pentru a restrânge materialul, intervalul de dimensiuni, și opțiunile de tratament final fără achiziție prin încercare și eroare.

FAQ

Următorii pași

Dacă configurația dvs. actuală suferă de căldură, vibrații, traseu strâns sau împământare nesigură,Tub de cupru împletiteste adesea cel mai simplu upgrade care oferă un spor de stabilitate măsurabil. Cea mai rapidă cale către o selecție corectă este să vă definiți constrângerile de instalare (spațiu, mișcare, variație de temperatură) și metoda de terminare. De acolo, materialul potrivit și construcția împletiturii devin de obicei evidente.
