De ce este solder wick braid wire instrumentul de utilizare pentru deslipirea curată?

Abstract

Deslipirea ar trebui să se simtă controlată, nu ca un joc de noroc cu mize mari în care plăcuțele se ridică, urme se decojesc și lipire se împrăștie peste tot. Acest ghid detaliază cumSârmă de împletitură cu fitil de lipitfuncționează, de ce eșuează la reluarea din lumea reală și cum se remediază cele mai comune puncte dureroase cu un proces repetabil. Veți primi, de asemenea, o diagramă de selecție practică, un tabel de depanare și o listă de verificare flux de lucru care vă ajută să îndepărtați lipirea în mod curat, protejând în același timp componentele și PCB-ul.

Cuprins

• Contur dintr-o privire
• Înțelegerea firului de împletitură cu fitil de lipit
• Punctele de durere ale clienților și de ce desudarea merge greșit
• Alegerea împletiturii potrivite pentru job
• Un flux de lucru curat, repetabil de deslipire
• Tabel de selecție pentru lățime, căldură și cazuri de utilizare
• Tabel de depanare pentru lipirea încăpățânată
• Sfaturi avansate pentru SMD, conectori și plăci cu mai multe straturi
• Îngrijire, depozitare și post-curățare
• FAQ
• Următorii pași

Contur dintr-o privire

• Ce face cu adevărat împletitura de dezlipire la îmbinare (și ce nu poate face)
• De ce tampoanele se ridică și urmele se decojesc în timpul reprelucrării „normale”.
• Cum să alegeți lățimea și comportamentul fluxului pentru a se potrivi cu articulațiile dvs
• O metodă pas cu pas care reduce stresul termic și îmbunătățește viteza de absorbție
• Tabele pentru selecție și depanare
• Întrebări frecvente care abordează întrebările pe care cumpărătorii și tehnicienii le pun cel mai mult

Înțelegerea firului de împletitură cu fitil de lipit

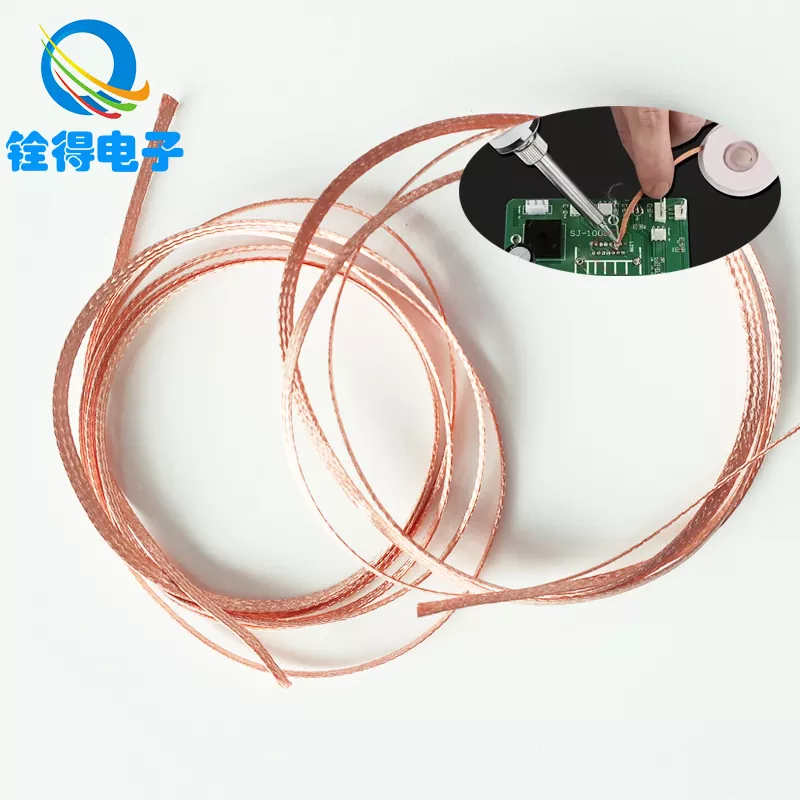

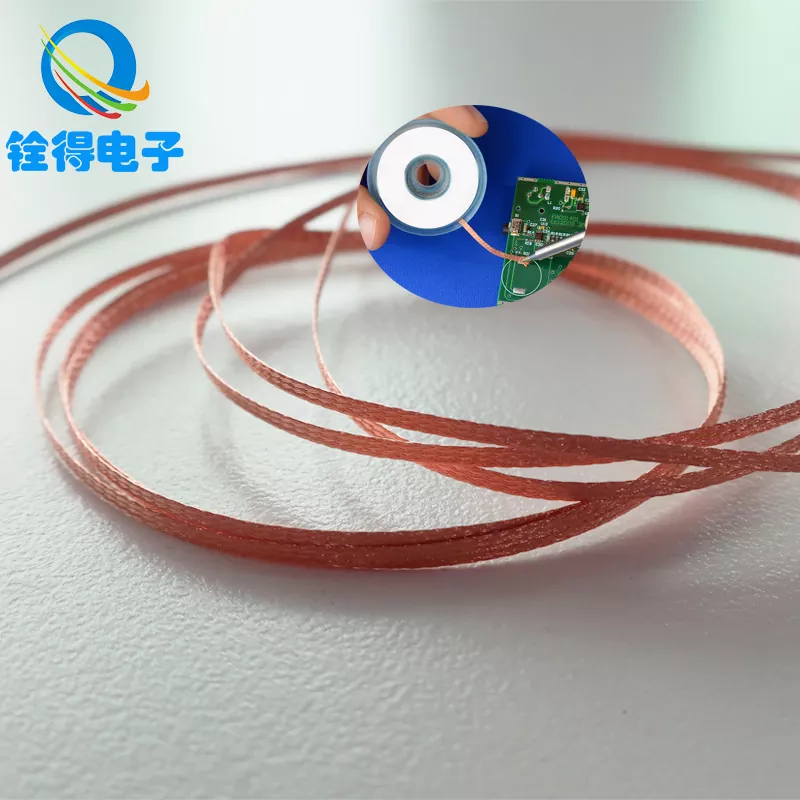

Sârmă de împletitură cu fitil de lipit(numită și împletitură de dezlipire) este o panglică de cupru țesută concepută pentru a trage lipitura topită departe de o îmbinare. Impletitura acționează ca o rețea de canale minuscule: odată ce lipirea se lichefiază, acțiunea capilară o atrage în țesătura de cupru. O împletitură bună nu doar „atinge lipirea” – o absoarbe rapid, apoi se eliberează curat când o ridici.

Cea mai mare parte a împletiturii este pe bază de cupru, deoarece cuprul transferă căldura eficient și se umezește ușor atunci când este prezent fluxul. Flux este eroul liniștit aici: elimină oxizii, ajută la curgerea lipirii și îmbunătățește dramatic viteza de absorbție. Fără suficient flux, chiar și împletitura premium se poate simți „moartă”, forțându-vă să păstrați căldura mai mult decât ar trebui - și acolo se deteriorează plăcile.

• Pentru ce este grozav:curățarea plăcuțelor, curățarea punților, îndepărtarea excesului de lipire, pregătirea pentru reluare.
• Ce nu este:un înlocuitor pentru încălzirea corespunzătoare a îmbinărilor sau o gumă magică pentru rosturile reci cu acces termic slab.

Punctele de durere ale clienților și de ce desudarea merge greșit

Oamenii de obicei dau vina pe împletitură atunci când dezlipirea merge prost. Corect. Dar cauza reală este aproape întotdeauna o nepotrivire între lățimea împletiturii, activitatea fluxului, temperatura fierului și modul în care căldura este transferată în articulație.

Punctul de durere 1: Tampoanele se ridică sau urme de coajă

Acest lucru se întâmplă de obicei atunci când căldura este aplicată prea mult timp sau când împletitura este apăsată puternic, ca și cum ați încerca să „freați” lipirea. Presiunea în exces crește stresul mecanic în timp ce adezivul de sub placa de cupru este înmuiat de căldură. Remedierea este contraintuitivă: folosiMai puținforțați și îmbunătățiți eficiența absorbției cu flux și lățime corectă a împletiturii, astfel încât timpul de căldură scade.

Punctul de durere 2: împletitura nu absoarbe lipirea

Motivele comune includ împletitură oxidată, flux insuficient, temperatură prea scăzută sau o îmbinare care nu este complet topită. Dacă articulația nu este cu adevărat lichid, lipitura nu va curge în țesătură - doar stă acolo, batjocorindu-te.

Punctul de durere 3: lipirea se întinde sau se solidifică din nou pe tampon

Acest lucru se întâmplă adesea când împletitura este ridicată la momentul nepotrivit sau fierul este îndepărtat înainte ca împletitura să fie separată. Lipitura îngheață și „lipește” împletitura de tampon, invitând la ridicarea plăcuței. Timpul contează: separați împletitura de îmbinare în timp ce lipitura este încă topită.

Punctul de durere 4: Componentele sensibile la căldură sunt stresate

Conectorii, carcasele din plastic și circuitele integrate din apropiere nu iubesc căldura prelungită. Dacă metoda dvs. necesită timp de contact lung, jucați în modul hard. Soluția este un proces mai rapid, controlat - și uneori combinarea împletiturii cu alte unelte (cum ar fi aspirația de lipit sau aliajele cu topire scăzută) pentru articulații specifice.

Alegerea împletiturii potrivite pentru job

Cumpărarea împletiturii nu ar trebui să ghicească. Începeți cu trei factori practici: lățimea, comportamentul fluxului și consistența țesăturii. Când acestea se aliniază cu munca ta,Sârmă de împletitură cu fitil de lipitdevine rapid, previzibil și blând cu plăcile.

• Lăţime:Potriviți lățimea împletiturii cu dimensiunea plăcuței/articulației. Prea îngust se saturează instantaneu; prea lat fură căldură și încetinește topirea.
• Activitatea fluxului:O împletitură cu flux eficient se udă mai repede. Pentru îmbinările vechi încăpățânate, adăugarea unei note de flux extern ajută.
• Consistența țesăturii:Chiar și densitatea împletiturii îmbunătățește acțiunea capilară. Țesătura neregulată provoacă o absorbție neuniformă și „sărire”.
• Cupru curat:Cuprul oxidat nu se va absorbi bine. Depozitarea și ambalarea contează mai mult decât recunosc oamenii.

Dacă vă aprovizionați pentru producție sau servicii, consecvența contează la fel de mult ca și performanța. Multe echipe aleg un furnizor stabil deci tehnicieni nu reînvăță în mod constant cum se comportă împletitura. Aici este cazul producătorilor cu experiență precumDongguan Quande Electronics Co., Ltd.sunt adesea evaluate pentru repetabilitate, controlul ambalajului și stabilitatea de la lot la lot.

Un flux de lucru curat, repetabil de deslipire

Iată o metodă care reduce stresul la bord și îmbunătățește rezultatele. Tratează-l ca pe o rutină, nu ca pe o performanță de freestyle. Veți observa cea mai mare îmbunătățire a rapidității cu care lipirea se mișcă în împletitură.

1. Pregătiți îmbinarea:Adăugați o cantitate mică de lipit proaspăt la îmbinările vechi. Sună greșit, dar ajută la transferul de căldură și scade șansa de lipire „pe jumătate topită” care refuză să se îndepărteze.
2. Adăugați flux (da, chiar dacă împletitura este fluxată):O cantitate mică de flux extern pe pad sau vârful împletiturii poate transforma performanța, mai ales pe plăci mai vechi.
3. Pune impletitura, apoi calca:Așezați mai întâi împletitura pe lipit, apoi puneți fierul de călcat deasupra împletiturii. Aceasta încălzește împletitura și se îmbină și încurajează fluxul capilar.
4. Folosiți o presiune ușoară:Tu ghidezi contactul, nu șlefuiești PCB-ul. Lasă căldura să facă treaba.
5. Urmărește fluxul:Ar trebui să vedeți lipirea migrând în împletitură. Odată ce secțiunea se saturează, alunecă într-o zonă proaspătă.
6. Ridicați corect:Ridicați împletitura și călcați împreună, apoi separați în timp ce se topesc, dacă este necesar. Nu desprindeți împletitura răcită de pe tampon.
7. Terminare curata:Dacă reziduurile de flux contează pentru asamblarea dvs., curățați zona cu solvent adecvat și un tampon fără scame.

Când este făcut corect,Sârmă de împletitură cu fitil de lipitnu se simte ca un „poate”. Se simte ca un transfer controlat: lipirea merge acolo unde doriți, iar tamponul rămâne calm.

Tabel de selecție pentru lățime, căldură și cazuri de utilizare

Tabel de depanare pentru lipirea încăpățânată

Sfaturi avansate pentru SMD, conectori și plăci cu mai multe straturi

Unele articulații luptă mai greu decât altele. Plăcile cu mai multe straturi scufundă căldura rapid; avioanele mari de sol acționează ca niște bureți uriași de căldură. Trucul nu este forța brută - îmbunătățește transferul termic, astfel încât să intri și să ieși mai repede.

• Pentru avioane de sol:Utilizați un vârf mai mare și o împletitură medie/mai lată. Adăugați flux. Luați în considerare preîncălzirea plăcii dacă procesul dvs. permite.
• Pentru știfturi cu pas fin:Utilizați împletitură îngustă, contact ușor și schimbări frecvente ale împletiturii. Impletitura saturata trage lipirea inapoi peste pini.
• Pentru conectori:Lucrați pin-cu-pin în etape. Lipitură suficientă pentru a elibera plumbul, apoi reevaluați în loc să vă supraîncălziți.
• Pentru reluări repetate:Curățați reziduurile dintre treceri. Se acumulează fluxul vechi și oxidarea și absorbția lentă.

Dacă echipa dvs. efectuează repetări frecvente, performanța constantă a împletiturii economisește timp și reduce deșeurile. De aceea mulți cumpărători evalueazăSârmă de împletitură cu fitil de lipitnu numai pe „funcționează”, ci și pe „funcționează la fel de fiecare dată”.

Îngrijire, depozitare și post-curățare

Performanța împletiturii scade atunci când cuprul se oxidează sau fluxul se usucă. Tratați împletitura ca pe un consumabil care merită depozitare curată.

• Depozit sigilat:Păstrați împletitura în ambalajul său atunci când nu este utilizată pentru a reduce oxidarea.
• Utilizați secțiuni proaspete:Odată saturat, tăiați sau mergeți înainte. Reutilizarea împletiturii umplute încetinește absorbția și crește expunerea la căldură.
• Curățați după reluare:Dacă reziduurile reprezintă un motiv de îngrijorare, curățați zona tamponului și inspectați-o înainte de a lipi din nou.
• Verificați rezultatul:Un tampon curățat corespunzător ar trebui să arate uniform și pregătit pentru re-cositorire sau pentru plasarea componentelor.

Pentru echipele de achiziții, merită, de asemenea, să verificați consistența ambalajului și claritatea etichetării, în special pentru stocurile cu lățimi multiple. Furnizorilor caDongguan Quande Electronics Co., Ltd. li se cere adesea să accepte specificații stabile pe loturi astfel încât tehnicienii se pot baza pe o manevrare previzibilă.

FAQ

Pot folosi fitilul de lipit pe lipirea fără plumb?

Da. Lipirea fără plumb necesită de obicei un transfer termic puțin mai puternic și o activitate bună a fluxului. Utilizați un vârf adecvat, asigurați-vă un contact solid, și luați în considerare adăugarea unei cantități mici de lipire proaspătă și flux pentru a ajuta îmbinarea să curgă înainte de absorbție.

De ce adăugarea de lipire proaspătă face uneori îndepărtarea mai ușoară?

Lipitura proaspătă îmbunătățește transferul de căldură și poate „reactiva” o îmbinare oxidată veche. Odată ce îmbinarea se topește uniform, împletitura poate trage lipirea în țesătură rapid, în loc să lupte cu materialul parțial topit.

Ce lățime a împletiturii ar trebui să păstrez ca implicită?

O lățime medie este o opțiune bună de uz general pentru lucrări de reparații mixte, dar dacă munca dvs. este în mare parte SMD cu pas fin, păstrați o împletitură îngustă ca dvs. șofer zilnic. Dacă manevrați des conectorii sau plăcuțele cu orificii de trecere, adăugați o opțiune mai largă pentru o absorbție mai rapidă.

Cum pot preveni ridicarea plăcuțelor?

Reduceți timpul de așteptare, utilizați o presiune ușoară, adăugați flux și alegeți o lățime care absorbă eficient. Cu cât țineți mai mult căldura, cu atât riscul este mai mare. Nu desprindeți niciodată împletitura răcită de pe un tampon - reîncălziți-l pentru scurt timp și ridicați-l curat.

Este necesar fluxul extern dacă împletitura este fluxată?

Nu întotdeauna, dar ajută frecvent la plăcile vechi, îmbinările fără plumb și plăcuțele oxidate. O cantitate mică poate accelera semnificativ absorbția și reduce expunerea la căldură, care protejează PCB-ul.

De ce împletitura „trage” uneori lipirea și provoacă punți?

Acest lucru se întâmplă de obicei atunci când secțiunea de împletitură este deja saturată sau când utilizați o lățime prea mare pentru ace cu pas fin. Folosește o împletitură proaspătă, îngustează-te și mișcă-te într-o direcție controlată cu contact ușor.
