Cum poate împletitura de cupru să îmbunătățească împământarea și controlul EMI?

Abstract

Impletitura de cuprueste una dintre acele „părți mici” care decide în liniște dacă un sistem se simte solid ca o piatră sau devine o cutie misterioasă de zgomot, căldură și defecte intermitente. Dacă ați avut vreodată de-a face cu o curea de împământare care se încinge, cu un dulap care zumzea de interferențe sau cu o conexiune flexibilă care continuă să crape în cel mai rău moment posibil, acest ghid este pentru tine. Vom detalia ce face de fapt Copper Braid, de ce eșuează în instalațiile reale și cum să o selectăm, să o încheiem și să o întreținem, astfel încât împământarea și ecranarea rămân stabile pe termen lung.

Cuprins

• Contur
• Punctele de durere din lumea reală rezolvă împletitura de cupru
• Ce este împletitura de cupru (și ce nu este)
• Cum să alegi o împletitură de cupru fără a ghici
• Tabel de selecție rapidă
• Terminare și instalare care nu va eșua
• Verificări și verificări practice
• Greșeli obișnuite și remedieri ușoare
• Cazuri de utilizare tipice și potrivirea împletiturii potrivite
• FAQ
• Următorul pas

Contur

1. Identificați punctul dureros: căldură, oboseală prin vibrații, zgomot, coroziune sau constrângeri de spațiu
2. Confirmați tipul lucrării: curea de împământare, legătură, manșon de ecranare sau conector flexibil
3. Alegeți tipul de împletitură: plate vs tubulare, goale vs cositorite, fine vs grosiere
4. Dimensionați-l în funcție de scop: aria secțiunii transversale, lungimea și creșterea admisă a temperaturii
5. Terminați corect: sertizare, sudare/brazare sau lipire (doar acolo unde este cazul)
6. Verificați pe teren: rezistența, temperatura și „testul de mișcare” sub sarcină

Punctele de durere din lumea reală rezolvă împletitura de cupru

Oamenii rareori „vreau” Copper Braid. Ceea ce vor ei este ca problema să nu se mai întâmple. Iată principalele puncte dureroase pentru care Copper Braid este construită:

• Împământare intermitentăcauzate de vibrații, mișcarea ușii sau dilatare termică
• Probleme EMIcum ar fi semnale instabile, senzori zgomotoși sau dureri de cap de conformare
• Puncte fierbințila jumperi flexibili unde un cablu solid nu poate supraviețui mișcării repetate
• Coroziuneîn punctele de legătură expuse, în special în medii umede sau sărate
• Limite de spațiuunde un cablu rotund este prea rigid sau prea voluminos pentru a fi trasat în siguranță

Avantajul cheie este flexibilitatea. Copper Braid împrăștie tensiunea de încovoiere pe multe fire fine, ceea ce o ajută să tolereze mișcarea mai bine decât un conductor rigid. De asemenea, poate oferi o zonă largă de contact pentru aplicații de lipire și ecranare, atunci când este instalat corect.

Ce este împletitura de cupru (și ce nu este)

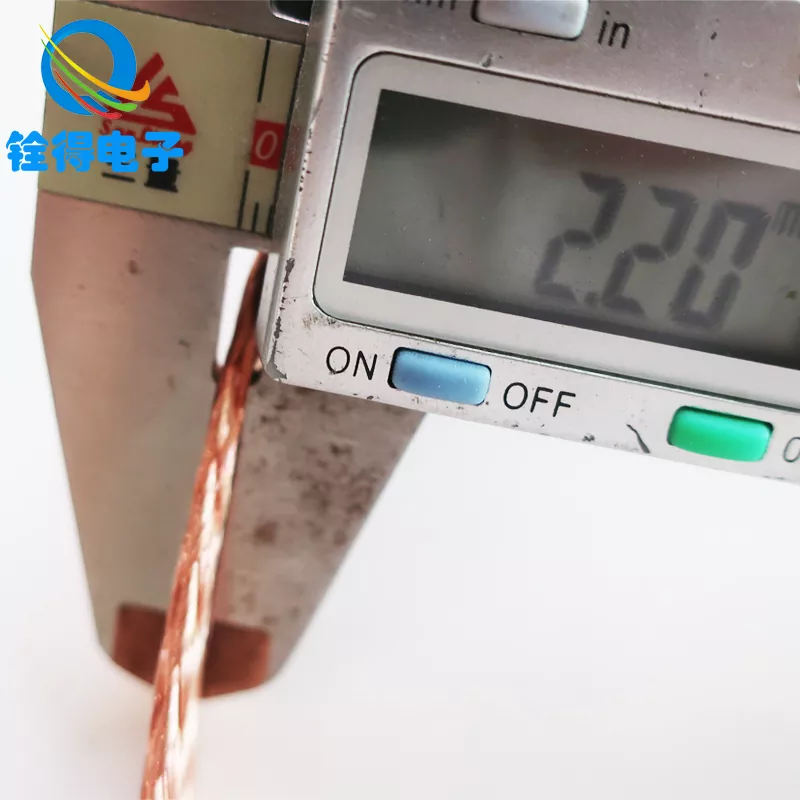

Impletitura de cupru este un conductor țesut realizat din multe fire de cupru. Poate fi fabricat ca aîmpletitură plată(obișnuit pentru curelele de împământare) sau aîmpletitură tubulară(utilizat adesea ca manșon de ecranare peste cabluri).

La ce este grozav:

• Lipire flexibilăîntre părțile mobile (uși, capace, rame de motor, panouri detașabile)
• Căi cu impedanță scăzutăla frecvenţe mai mari când geometria şi terminaţiile sunt optimizate
• Durabilitate mecanicăcomparativ cu un singur conductor solid în flexi repetate

Ce nu este:

• O soluție magică pentru aranjamentele slabe de împământare (buclele lungi și legăturile neglijente provoacă încă probleme)
• Un înlocuitor pentru dimensionarea corectă a conductorului (prea mic se va încălzi în continuare)
• Imun la terminările proaste (cele mai multe „eșecuri de împletitură” sunt eșecuri de terminare)

În aprovizionarea practică, veți vedea adeseaaramă goalăşicupru cositorit. Cuprul conservat este popular atunci când este rezistent la oxidare și lipirea mai ușoară sunt priorități. Cuprul gol poate fi o alegere puternică pentru interioare uscate și controlate, unde conductivitatea maximă și eficiența costurilor contează.

Mulți ingineri și cumpărători lucrează cu producători precumDongguan Quande Electronics Co.,Ltd. atunci când au nevoie de opțiuni de Copper Braid adaptate curele de împământare, manșoane de ecranare sau conectori flexibili personalizați pentru diferite realități de instalare.

Cum să alegi o împletitură de cupru fără a ghici

Alegerea Copper Braid este cea mai ușoară atunci când încetați să vă gândiți la „împletitură = împletitură” și, în schimb, decideți în funcție de locul de muncă pentru care trebuie să supraviețuiască. Utilizați această listă de verificare:

• 1) Creșterea curentului și a temperaturii:Dacă împletitura transportă curent (nu doar lipire), dimensionați-o astfel încât să nu se încingă. Încălzirea apare de obicei mai întâi la terminații, apoi de-a lungul împletiturii. Când aveți îndoieli, alegeți o secțiune transversală mai mare sau împletituri multiple paralele.
• 2) Flexiune de viață și model de mișcare:O curea care se îndoaie de 10 ori pe zi este diferită de una care vibrează continuu. Pentru flexii frecvente, preferați șuvițele mai fine și slăbirea adecvată. Evitați curbele ascuțite și „punctele de balamale”.
• 3) Mediu:Umiditatea, ceața sărată, vaporii chimici și expunerea în aer liber vă împing spre cuprul cositor și suprafețele de lipire protejate. Dacă sunt implicate metale diferite (de exemplu, împletitură de cupru legată de aluminiu), planificați controlul coroziunii cu feronerie adecvată și pregătirea suprafeței.
• 4) Geometrie și lungime:Mai scurt este de obicei mai bun pentru performanță. Păstrați împletitura cât mai scurtă posibil, permitând în continuare mișcarea. Impletiturile late si plate pot imbunatati zona de legare si pot reduce efectele inductive in comparatie cu un cablu lung si subtire.
• 5) Metoda de reziliere:Decideți din timp: sertizare, sudură/lizire sau lipire. Acest lucru determină ce construcție împletitură și placare au sens. (Și da, rezilierile contează mai mult decât vor să recunoască majoritatea oamenilor.)

Tabel de selecție rapidă

Terminare și instalare care nu va eșua

Dacă Copper Braid eșuează „în mod misterios”, de obicei se datorează faptului că încetarea a fost tratată ca pe o idee ulterioară. Iată cum să dureze conexiunea:

• Pregatirea suprafetei:Suprafețele de contact metalice curate și strălucitoare bat „strângerea mai tare”. Îndepărtați vopseaua/oxidul acolo unde este necesară lipirea și apoi protejați îmbinarea după cum este necesar.
• Sertizarea făcută corect:Folosiți profilul corect de ureche și matriță pentru grosimea și lățimea împletiturii. O sertizare proastă creează rezistență ridicată și căldură. Un sert bun devine mecanic stabil și consistente din punct de vedere electric.
• Opțiuni de sudare / lipire:Pentru aplicații solicitante (curenți mari sau vibrații puternice), terminațiile sudate sau lipite pot depăși lipirea prin minimizarea fluajului și oboselii termice. Acest lucru depinde de procesul de asamblare și de materiale.
• Lipirea cu precauție:Lipirea poate absorbi împletitura și poate transforma o curea flexibilă într-o „creștere de stres” rigidă care se fixează la marginea zonei lipite. Dacă este necesară lipirea, păstrați controlul absorbției și asigurați eliberarea tensiunii.
• Detensionare și direcționare:Oferă împletiturii o curbă delicată. Evitați pliurile ascuțite. Preveniți frecarea împletiturii pe margini. Dacă împletitura se mișcă, ar trebui să se miște fără probleme, nu să se zgârie, să se îndoiască sau să se bată.

O regulă simplă: împletitura ar trebui să fie elementul flexibil, nu punctul de terminare. Dacă articulația ta devine balamaua, vei avea crăpături de oboseală și creșterea rezistenței.

Verificări și verificări practice

Nu aveți nevoie de un laborator pentru a confirma dacă Copper Braid își face treaba. Aceste verificări practice detectează cele mai multe probleme devreme:

• Verificarea rezistenței (linia de bază):Măsurați rezistența între îmbinări după instalare, apoi verificați din nou după vibrații sau cicluri termice.
• Verificarea temperaturii (sub sarcină):Dacă împletitura transportă curent, porniți sistemul și căutați puncte fierbinți la urechi și fețele de contact.
• Inspecție vizuală:Căutați întunecare, oxidare verzuie, fire rupte sau feronerie slăbită.
• Test de mișcare:Cu alimentarea oprită și urmate procedurile sigure, flexați ușor ansamblul și vedeți dacă îmbinarea se simte stabilă din punct de vedere mecanic.

Dacă rezistența crește în timp, tratați-o ca pe o avertizare timpurie. Impletitura rareori „eșuează brusc” – se degradează până când sistemul devine nefiabil.

Greșeli obișnuite și remedieri ușoare

• Greşeală:Folosind o împletitură care este prea îngustă pentru că „se potrivește”.
  Remediere:Dimensiune pentru curent și ciclu de lucru. Dacă spațiul este îngust, luați în considerare mai multe împletituri în paralel sau o geometrie diferită.
• Greşeală:Lipirea excesivă și transformarea împletiturii într-o bară rigidă.
  Remediere:Preferați metodele de sertizare sau de terminare controlată și adăugați detensionare.
• Greşeală:Lipirea pe vopsea, oxid sau suprafețe contaminate.
  Remediere:Pregătiți suprafața în mod corespunzător și protejați-o după asamblare dacă este necesar.
• Greşeală:Curse lungi de împletitură în bucle care acționează ca niște antene.
  Remediere:Păstrați-l scurt, direct și susținut mecanic.
• Greşeală:Ignorarea coroziunii la îmbinările metalice diferite.
  Remediere:Utilizați feronerie, acoperiri și protecție adecvată pentru îmbinări, potrivite mediului.

Cazuri de utilizare tipice și potrivirea împletiturii potrivite

Impletitura de cupru apare în multe industrii, deoarece rezolvă o combinație specifică de nevoi electrice și mecanice. Iată cazuri de utilizare obișnuite și ce să acordați prioritate:

• Dulapuri și dulapuri de comandă:Prioritizează lipirea fiabilă pentru uși și panouri detașabile. Curelele plate Copper Braid cu urechi robuste sunt comune.
• Automatizare și robotică:Acordați prioritate duratei de flexibilitate și atenuării tensiunii. Ciclurile de mișcare pedepsesc rutarea proastă mai mult decât se așteaptă majoritatea oamenilor.
• Electronica de putere (invertoare, drive-uri, UPS):Prioritizează capacitatea de curent și stabilitatea termică. Verificați temperatura la sarcina de funcționare reală.
• Manșoane de ecranare a cablurilor:Prioritizează acoperirea consecventă și tehnica de terminare adecvată. Un manșon grozav cu o conexiune slabă la capăt nu va oferi rezultate consistente.
• Telecomunicații și instrumente:Prioritizează legăturile cu zgomot redus și conexiunile stabile care nu se deplasează în timp.

Când achiziționați Copper Braid, cei mai folositori furnizori vă vor întreba despre mediu, mișcare, curent și metoda de terminare, deoarece aceste detalii determină dacă împletitura se va comporta ca o soluție pe termen lung sau un articol de întreținere recurent.

FAQ

1) Copper Braid este întotdeauna mai bun decât cuprul gol?

Nu întotdeauna. Tinned Copper Braid este excelentă pentru rezistența la coroziune și poate fi mai ușor de lucrat în anumite metode de asamblare. Cuprul gol poate fi ideal în medii curate și uscate în care riscul de oxidare este scăzut și conductivitatea maximă este prioritatea.

2) De ce impletitura mea de cupru se incalzeste la capete?

Capetele fierbinți indică de obicei rezistență ridicată la terminație: sertizare slabă, suprafețe contaminate, feronerie slăbită sau o îmbinare prea mică pentru curent. Remediați mai întâi terminarea înainte de a da vina pe împletitură.

3) Copper Braid poate înlocui un fir de împământare standard?

Impletitura de cupru este cea mai bună atunci când aveți nevoie de flexibilitate, o zonă largă de lipire sau o curea robustă care supraviețuiește mișcării. Pentru circuite statice, protejate, un conductor standard poate fi mai simplu. Multe sisteme le folosesc pe ambele – fiecare acolo unde are sens.

4) Cât de scurtă ar trebui să fie o împletitură de împământare?

Cât de scurt este practic, permițând totodată mișcarea și rutarea în siguranță. Lungimea suplimentară poate adăuga suprafață de buclă nedorită și floppiness mecanic. O curbă blândă este mai bună decât o buclă lungă.

5) Care este cea mai mare greșeală de instalare cu Copper Braid?

Tratându-l ca „doar o bucată de cupru” și ignorând calitatea terminației și pregătirea suprafeței. Articulația este sistemul. Dacă articulația este instabilă, performanța va devia și vor urma defecțiuni.

6) Cum pot preveni fisurarea de oboseală într-o curea în mișcare?

Asigurați slăbiciune, evitați îndoirile ascuțite, împiedicați terminarea să devină balama și preveniți frecarea pe margini. Dacă mișcarea este frecventă, alegeți o construcție concepută pentru îndoiri repetate și adăugați eliberare de tensiune.

7) Copper Braid poate ajuta cu probleme de interferență?

Da — atunci când este folosit ca o curea de lipire sau un manșon de ecranare cu direcționare și terminare corecte. Dacă zgomotul persistă, revizuiți întregul aspect de împământare și asigurați-vă că legăturile sunt scurte, curate și consistente.

Următorul pas

Impletitura de cupru funcționează cel mai bine atunci când este tratată ca o componentă proiectată - selectată pentru mediu, dimensionată pentru lucrare și terminată cu grijă. Fă asta și vei obține o împământare stabilă, mai puține surprize de zgomot și mult mai puțină întreținere „de ce eșuează din nou”.

Dacă selectați Copper Braid pentru curele de împământare, manșoane de ecranare sau conectori flexibili personalizați și doriți o recomandare bazată pe detaliile aplicației dvs. reale, Dongguan Quande Electronics Co.,Ltd. poate suporta potrivirea specificațiilor și opțiunile de producție—contactaţi-nepentru a discuta cerințele dvs. și pentru a obține o soluție care se potrivește condițiilor dvs. de instalare.
