De ce alegerea firului de împământare decide siguranța, fiabilitatea și performanța zgomotului?

Abstract

A fir de împământareeste ușor de trecut cu vederea până când ceva nu merge bine: resetarea neașteptată a echipamentului, interferența care distruge semnalele, furnicături în carcase, inspecții eșuate sau (în cel mai rău caz) risc de șoc și incendiu. Acest ghid detaliază cum funcționează efectiv firele de împământare în sistemele reale, ce cauzează de obicei probleme de împământare și cum să alegeți un fir de împământare care se potrivește constrângerilor dvs. electrice, mecanice și de mediu. Pe parcurs, veți primi liste de verificare practice, un tabel de comparație al conductoarelor obișnuite de împământare și sfaturi de instalare dovedite pe teren. Dacă evaluați produse de împământare împletite sau construiți o strategie de împământare pentru o mașină, panou, vehicul sau carcasă, veți pleca cu pașii următori clari. Pentru producători și echipe de proiect,Dongguan Quande Electronics Co.,Ltd.acceptă selecția și personalizarea conductorului de împământare, astfel încât designul dvs. să funcționeze constant de la prototip până la producție.

Cuprins

• Contur
• Ce face de fapt un fir de împământare
• Puncte durere ale clienților Probleme de împământare Creați
• Cum să alegeți firul de împământare potrivit
• Tipuri comune de conductori de împământare și când să le folosiți
• Considerații de dimensionare care previn eșecurile surpriză
• Practici de instalare care fac sau întrerup împământarea
• Greșelile frecvente și cum să le evitați
• Cum se verifică calitatea împământării pe teren
• FAQ
• Următorii pași

Contur

1. Scopul firului de împământare în siguranță și integritatea semnalului
2. Simptomele de împământare slabă și de ce se întâmplă
3. Cadrul de selecție care acoperă sarcina electrică, comportamentul în frecvență și mediul înconjurător
4. Comparație între curelele împletite, firele împletite și barele colectoare
5. Detalii de instalare care reduc rezistența și previn slăbirea
6. Metode de verificare și verificări practice de acceptare
7. Întrebări frecvente și îndrumări de aprovizionare

Ce face de fapt un fir de împământare

Expresia „fir de împământare” este folosită pentru mai multe lucrări, iar amestecarea lor este locul în care multe proiecte au probleme. În majoritatea aplicațiilor, un fir de împământare acceptă una sau mai multe dintre aceste funcții:

• Calea defectului de siguranță: Dacă un conductor sub tensiune intră în contact cu o carcasă metalică, calea de masă ajută la transportarea curentului de defect, astfel încât dispozitivele de protecție să se declanșeze rapid.
• Legătura echipotențială: Conectarea pieselor metalice astfel încât acestea să rămână aproape la același potențial reduce tensiunea de atingere și minimizează riscul de arc.
• Controlul zgomotului și stabilitatea de referință: O conexiune bună la masă poate reduce interferența electromagnetică prin furnizarea unei căi de întoarcere controlată și scăderea impedanței la frecvențele relevante.
• Deturnare cu fulgere și supratensiune: În unele sisteme, conductorii de împământare ajută la rutarea în siguranță a tranzitorilor de mare energie (adesea ca parte a unei strategii mai ample de legare și supratensiune).

Observați cuvântulimpedanta, nu numai rezistență. Multe probleme de împământare apar la frecvențe mai înalte, unde un conductor care arată „bine” pe un contor de bază încă se comportă prost din cauza inductanței, lungimii și geometriei conexiunii. De aceea, forma fizică a unui conductor de împământare poate conta la fel de mult ca aria secțiunii sale transversale.

Puncte durere ale clienților Probleme de împământare Creați

Dacă un sistem a trecut vreodată un test pe banc, dar a eșuat într-o fabrică, un vehicul sau o instalare în aer liber, împământarea este adesea parte din poveste. Iată cele mai frecvente probleme ale clienților pe care le vedem în sistemele industriale și electronice:

• Resetări aleatorii și erori inexplicabile: Conexiunile intermitente de împământare pot crea schimbări de tensiune care confundă electronica de control.
• EMI care nu va dispărea: Ecranarea și filtrele nu pot compensa pe deplin o cale de retur slabă sau o legătură de mare impedanță între carcase.
• Inspecții eșuate sau întârzieri în conformitate: Lipirea inadecvată, terminarea incorectă sau documentația defectuoasă pot duce la reprelucrare și abaterea programului.
• Supraîncălzire la punctele de conectare: O problemă de contact „mică” devine un punct fierbinte în condiții de curent de defect sau de supratensiune repetate.
• Coroziune și slăbire: Mediile în aer liber, marine, umede sau chimice pot degrada conexiunile mai repede decât se așteaptă echipele.
• Dureri de cap de asamblare: Firele care sunt prea rigide, prea scurte sau predispuse la oboseală pot face producția inconsistentă.

Vestea bună este că majoritatea acestora pot fi prevenite. Cheia este să tratați împământarea ca pe o problemă de proiectare mecanică și electrică, nu ca pe o idee ulterioară.

Cum să alegeți firul de împământare potrivit

Un proces de selecție de încredere începe cu constrângerile dvs. reale, nu doar cu o descriere a catalogului. Utilizați acest cadru:

1) Definiți lucrarea de împământare

• Este în primul rând lipirea de siguranță, controlul zgomotului, tratarea supratensiunii sau o combinație?
• Este lipirea carcasei la carcasă, lipirea ușii, legarea panoului sau terminarea ecranului cablului?

2) Harta cererile electrice

• Aşteptările actuale de eroare: Comportamentul dispozitivului de protecție depinde de o cale de impedanță scăzută.
• Comportamentul de frecvență: Pentru zgomot și EMI, conductoarele mai scurte și mai late le depășesc adesea pe cele mai lungi și mai înguste.
• Ciclu de funcționare: supratensiunile ocazionale sunt diferite de partajarea continuă a curentului.

3) Potriviți realitatea mecanică

• Se va flexa (uși, balamale, vibrații, robotică)? Dacă da, un conductor flexibil de împământare este critic.
• Spațiul este îngust? Există o cerință repetată pentru raza de curbură?
• Vor avea instalatorii acces constant la elementele de fixare cu cuplu în mod corespunzător?

4) Luați în considerare mediul înconjurător

• Umiditatea, pulverizarea cu sare, substanțele chimice, temperatura ridicată, expunerea la UV sau contaminarea cu ulei pot schimba alegerile materialelor.
• Dacă este probabilă coroziune, tratamentele de suprafață și hardware-ul de conectare contează la fel de mult ca materialul conductorului.

5) Decideți din timp strategia de reziliere

• Terminalele inelare, urechile, urechile de sudură, conexiunile cu știfturi sau lipirea tip clemă necesită fiecare construcții de conductor diferite.
• Consecvența în terminare este egală cu consistența în performanță.

Dacă doriți mai puține surprize în producție, blocați aceste decizii înainte de a finaliza desenele cablajului. Dongguan Quande Electronics Co.,Ltd. sprijină adesea echipele confirmând potrivirea, flexibilitatea și compatibilitatea întreruperii înainte de producția în masă.

Tipuri comune de conductori de împământare și când să le folosiți

Pentru multe dulapuri industriale, cea mai „cea mai bună” alegere este o combinație: o bară de lipire în panou, curele împletite scurte pentru uși și părți mobile și conductori bine terminați pentru conexiuni fixe.

Considerații de dimensionare care previn eșecurile surpriză

Dimensiunea nu înseamnă doar „mai mare este mai bine”. Supradimensionarea poate crea rigiditate, probleme de asamblare și oboseală. Subdimensionarea se poate supraîncălzi, eșua curățarea dispozitivului de protecție sau poate crea referințe instabile. Tine cont de aceste principii:

• Batai mai scurte mai groasepentru multe probleme legate de zgomot. Reducerea lungimii îmbunătățește adesea performanța mai mult decât creșterea secțiunii transversale.
• Mai lat poate bate rotundla frecvente mai mari. Curelele plate împletite pot reduce impedanța atunci când sunt instalate corect.
• Zona de conexiune contează. Un conductor gros pe un petec de contact minuscul poate funcționa prost.
• Evenimentele termice și de defecțiune sunt diferite. Un conductor poate supraviețui unui impuls scurt de defect, dar eșuează sub supratensiuni repetate sau încălzire la o îmbinare defectuoasă.

Dacă designul dvs. trebuie să îndeplinească un anumit cod electric sau standard industrial, utilizați metoda de dimensionare a acelui standard ca linie de bază, apoi stratificați cerințele mecanice și de mediu deasupra. Când aveți îndoieli, tratați terminarea și montarea ca elemente de design de primă clasă, nu „detalii de instalare”.

Practici de instalare care fac sau întrerup împământarea

Cele mai multe defecțiuni de împământare au loc la interfețe. Conductorul este rareori problema; conexiunea este de obicei. Aceste practici îmbunătățesc semnificativ rezultatele:

Folosiți un contact metal-metal curat acolo unde este necesară lipirea

• Îndepărtați vopseaua, anodizarea sau acoperirile la punctul de lipire, cu excepția cazului în care feroneria este proiectată pentru a străpunge acoperirile în mod fiabil.
• Utilizați șaibe adecvate sau feronerie de lipire pentru a menține presiunea de contact în timp.

Controlați slăbirea sub vibrații

• Utilizați metode de blocare compatibile cu hardware-ul și mediul dvs.
• Aplicați un cuplu constant și documentați-l pentru producție.

Minimizați lungimea și evitați buclele

• Dirijați conductorii de împământare cât mai scurt și direct posibil.
• Evitați buclele mari care pot capta interferențe precum o antenă.

Proiectați pentru mișcare în loc să sperați că nu se va mișca

• Pentru uși, balamale și ansambluri vibrante, o curea de împământare împletită, cu eliberare adecvată a tensiunii, durează adesea mai mult decât un fir rigid.
• Respectați raza de curbură și asigurați-vă că cureaua sau firul nu este opritorul mecanic.

Standardizați rezilierile

• Alegeți un stil de terminare și aplicați-l în mod consecvent în versiuni.
• Calitatea sertării, potrivirea urechilor și pregătirea suprafeței de contact ar trebui să fie procese controlate.

Greșelile frecvente și cum să le evitați

• Folosind „cozi” lungi pentru scuturicare subminează performanța de înaltă frecvență. Păstrați legăturile scutului scurt și luați în considerare abordările cu cleme atunci când este cazul.
• Bazându-se pe contactul șasiului prin vopsea. Dacă nu puteți garanta contactul cu metalul, nu presupuneți că există.
• Amestecarea metalelor fără planificare. Metalele diferite plus umiditatea pot accelera coroziunea și crește rezistența.
• Ignorând legarea ușii. O suprafață excelentă a panoului nu ajută dacă ușa devine o placă plutitoare zgomotoasă.
• Supraflexiunea unui conductor rigid. Oboseala prin vibrații este reală; alegeți un conductor proiectat pentru mișcare.
• Testarea numai cu un bip de continuitate de bază. Continuitatea nu este egală cu o legătură robustă, cu impedanță scăzută în condiții reale.

Cum se verifică calitatea împământării pe teren

Verificarea ar trebui să corespundă riscului. Pentru o lipire simplă, o verificare a rezistenței scăzute poate fi utilă. Pentru sistemele sensibile, este posibil să aveți nevoie de metode suplimentare. Opțiunile practice includ:

• Inspecție vizuală: Confirmați îndepărtarea stratului de acoperire, tipul de hardware și că conductorul nu este încordat.
• Măsurarea rezistenței scăzute: Măsurați de-a lungul legăturii cu un instrument potrivit pentru lucrul cu ohmi mici, nu doar cu un multimetru de bază.
• Test de mișcare: Mutați cu atenție ușile sau hamurile în timp ce monitorizați comportamentul intermitent.
• Verificare termică sub sarcină: Punctele fierbinți dezvăluie adesea articulații de înaltă rezistență.
• Validarea simptomelor de zgomot: Dacă împământarea este menită să reducă interferența, confirmați cu măsurători înainte și după care se potrivesc condițiilor dvs. reale de funcționare.

Dacă sistemul dumneavoastră este critic din punct de vedere al siguranței, urmați codurile electrice aplicabile și procedurile de testare organizațională. Acest articol oferă îndrumări generale de inginerie, dar criteriile finale de acceptare ar trebui să corespundă industriei dvs. și obligațiilor de conformitate.

FAQ

• Un fir de împământare este același cu un fir neutru?
  Nu. În multe sisteme, neutrul transportă curent de retur în timpul funcționării normale, în timp ce conductorul de împământare este destinat pentru legături de siguranță și condiții de defecțiune. Ele îndeplinesc roluri diferite și sunt tratate diferit în proiectare și instalare.

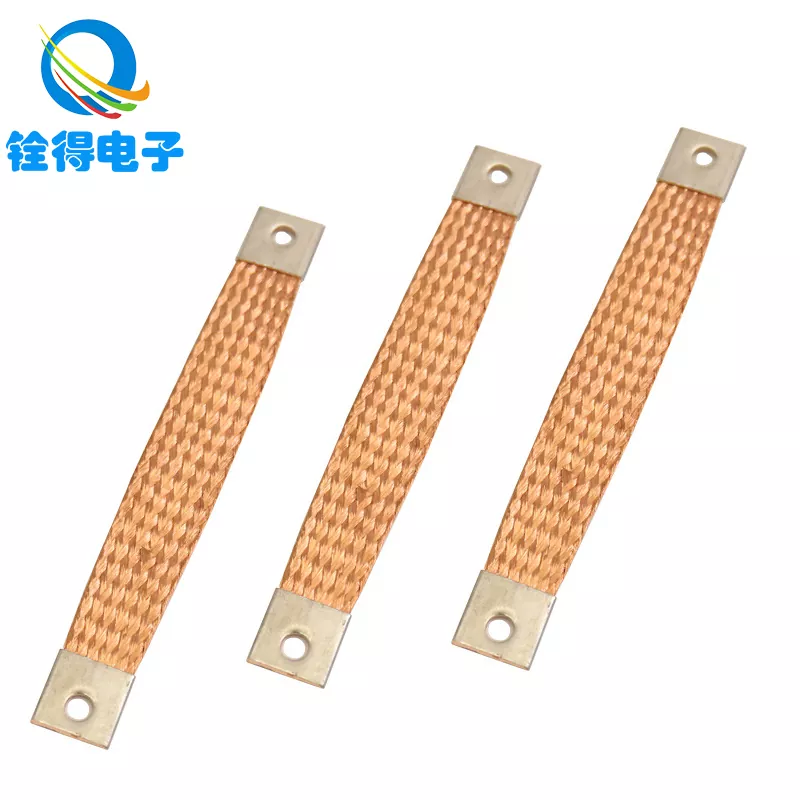

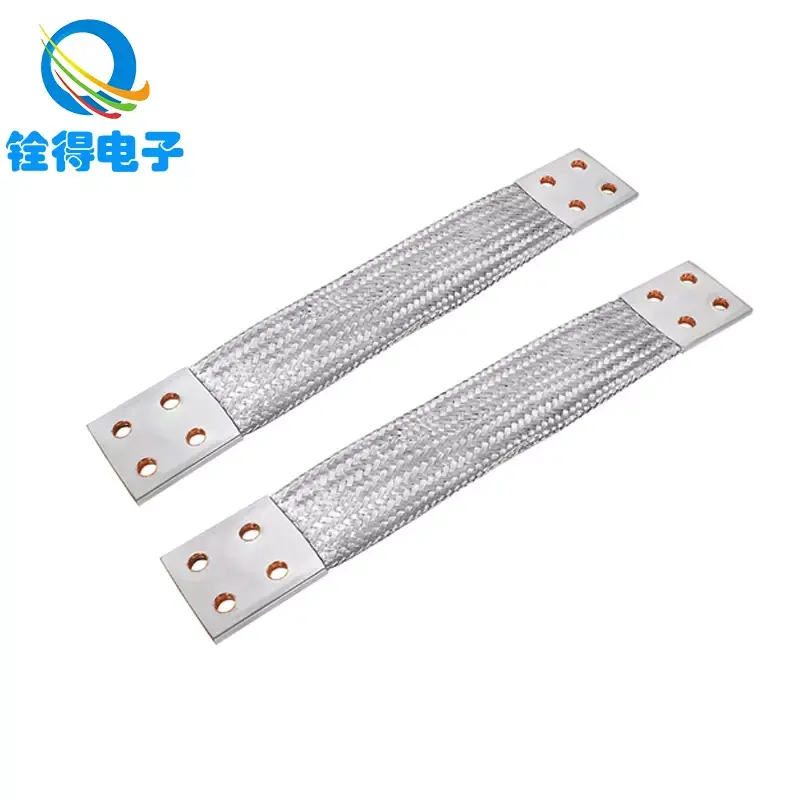

• Când ar trebui să folosesc o curea de împământare împletită în loc de un fir obișnuit?
  Curelele împletite sunt adesea preferate pentru lipirea pieselor în mișcare, medii de vibrații sau conexiuni scurte, largi, cu impedanță scăzută care suportă controlul zgomotului. De asemenea, pot face lipirea ușilor și a incintei mai fiabile atunci când îndoirea este inevitabil.
• Firul de împământare mai gros reduce întotdeauna interferența?
  Nu întotdeauna. Reducerea lungimii, îmbunătățirea zonei de conectare și utilizarea unei geometrii care reduce impedanța pot conta mai mult decât creșterea secțiunii transversale, în special pentru zgomotul de frecvență mai mare.
• De ce sistemul meu mai are zgomot chiar dacă totul arată continuitate?
  Continuitatea demonstrează doar că există o cale conductivă. Problemele de zgomot se referă adesea la impedanța la frecvențele de operare, geometria slabă a legăturii, coada lungi sau terminațiile scutului inconsecvente.
• Ce cauzează eșecul conexiunilor la pământ în timp?
  Cauzele obișnuite includ slăbirea vibrațiilor, coroziunea, pregătirea proastă a suprafeței, eliberarea inadecvată a tensiunii și calitatea inconsecventă a sertării sau a urechilor. Expunerea mediului poate accelera toate acestea.
• Cum fac împământarea mai consistentă în producție?
  Standardizați hardware-ul și terminațiile, definiți specificațiile de cuplu, controlați pregătirea suprafeței și alegeți conductorii care se potrivesc procesului de asamblare. Consecvența este atât de mult despre controlul procesului cât este despre alegerea conductorului.
• Pot personaliza conductorii de împământare pentru carcasa sau cablajul meu?
  Da. Mulți producători oferă lungimi personalizate, construcții de împletituri și opțiuni de terminare. Dacă aveți constrângeri de spațiu redus, de mișcare sau de coroziune, personalizarea reduce adesea repetarea și îmbunătățește fiabilitatea.

Următorii pași

Dacă aveți de-a face cu EMI inexplicabil, comportament inconsecvent al echipamentului, probleme de legătură a ușilor sau puncte de împământare care se corodează sau se slăbesc, nu tratați firul de împământare ca pe un accesoriu. Tratați-o ca pe o componentă proiectată cu cerințe electrice, mecanice și de mediu.

Dacă doriți ajutor în alegerea unui stil de conductor de împământare, definirea opțiunilor de terminare sau potrivirea flexibilității și constrângerilor de instalare, Dongguan Quande Electronics Co.,Ltd. vă poate sprijini nevoile de evaluare și producție. Partajați detaliile și desenele aplicației dvs. și vă vom recomanda o soluție practică de împământare pe care o puteți construi în mod repetat și cu încredere—contactaţi-nepentru a începe.
