Cum îmbunătățește firul de cupru fiabilitatea cablurilor de alimentare și de control?

Abstract

Alegerea conductorului potrivit este una dintre acele decizii care pare simplă până când un proiect începe să eșueze în lumea reală: supraîncălzire într-o conductă strânsă, fire rupte la o terminație, citiri instabile în circuitele de control sau timp de nefuncționare cauzat de oboseala cauzată de vibrații.Sârmă de cupru este adesea selectat pentru a preveni exact aceste probleme - prin echilibrarea conductibilității, flexibilității și durabilității mecanice. În acest articol, voi trece prin cele mai comune puncte dureroase ale cumpărătorilor (căderea de tensiune, raza de îndoire, calitatea terminației, riscul de coroziune, standardele de inspecție și consistența furnizorului) și voi arăta cum să specificați construcția, dimensiunea și finisajul suprafeței potrivite pentru aplicația dvs. Veți găsi, de asemenea, liste de verificare practice, tabele de comparație și o secțiune clară de întrebări frecvente, astfel încât să puteți trece de la „credem că este bine” la „știm că va rezista”.

Cuprins

• Schița articolului
• Puncte de durere ale clienților Acest lucru se rezolvă
• Ce este un fir de cupru
• Când eșuat bate solid
• Cum să o specificați fără presupuneri
• Tabel de comparație
• Sfaturi de reziliere și instalare
• Verificări de calitate pe care cumpărătorii ar trebui să le solicite
• Aplicații comune
• Alegerea unui furnizor consecvent
• FAQ
• Concluzie

Schița articolului

• DefiniSârmă de cupruși problemele pe care este proiectat să le prevină
• Mapați punctele reale de durere ale cumpărătorului la alegerile conducătorilor
• Explicați construcția șuruburilor, dimensionarea și opțiunile de suprafață (gold vs cositorit)
• Furnizați o listă de verificare a specificațiilor practice
• Afișați un tabel de comparație pentru a face compromisuri evidente
• Acoperă rezilierea, inspecția și verificarea furnizorului
• Răspundeți la întrebările pe care echipele de achiziții și inginerii le pun cel mai mult

Puncte de durere ale clienților Acest lucru se rezolvă

Cele mai multe plângeri pe care le aud despre dirijori nu se referă cu adevărat la metal, ci despre ceea ce dirijorul nu a reușit să supraviețuiască. Iată problemeleSârmă de cuprueste de obicei ales pentru a reduce:

• Crăpare sau spargere la terminații:îndoirea repetată, vibrațiile sau traseul strâns pot obosi conductorii solizi.
• Puncte fierbinți și supraîncălzire:conductoarele subdimensionate sau terminațiile slabe creează căldură acolo unde îți dorești mai puțin.
• Cădere de tensiune și performanță instabilă:cablurile lungi sau sarcinile de curent ridicat pedepsesc firul subspecificat.
• Defecțiuni cauzate de coroziune:umiditatea, aerul sărat și expunerea la substanțe chimice pot ataca conductorii și conexiunile.
• Loturi inconsecvente de la furnizori:numărul de fire, toleranța la diametru și starea suprafeței pot varia dacă controlul procesului este slab.
• Instalare lentă și reluare:cablurile care vă luptă în timpul rutare și terminare costă timp și forță de muncă.

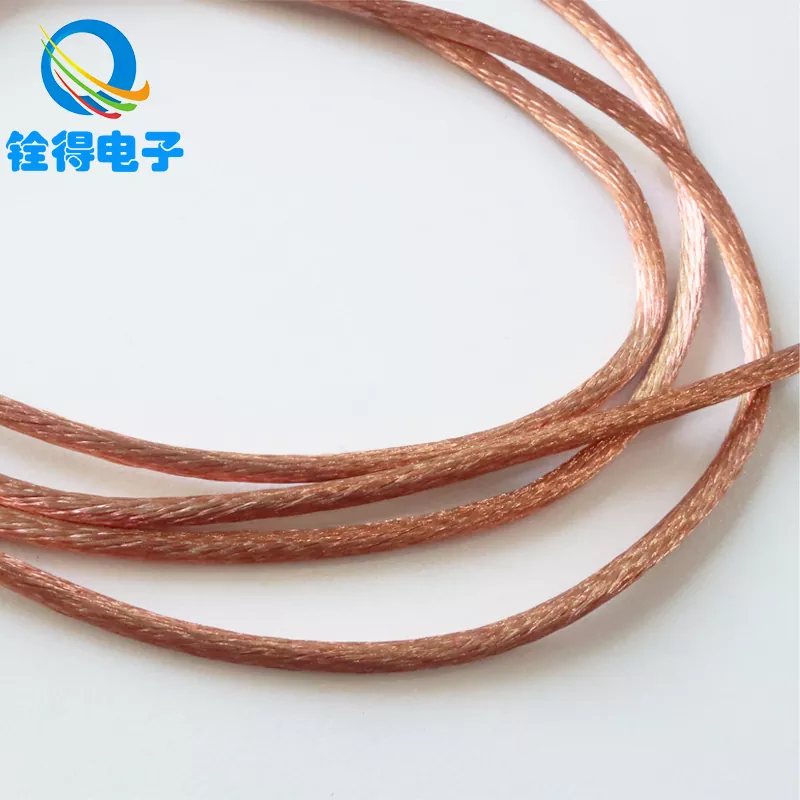

Ce este un fir de cupru

Sârmă de cuprueste un conductor realizat prin răsucirea mai multor filamente (toroane) mai mici de cupru într-un singur conductor cu o anumită zonă de secțiune transversală. În loc de o bucată rigidă de metal, obțineți un pachet care împarte stresul mecanic pe mai multe fire. Acest design contează deoarece cele mai multe instalații reale implică mișcare - vibrații de la motoare, flexii în hamuri, coturi strânse în interiorul panourilor de control sau deschiderea și închiderea repetate a ușilor dulapului.

Partea „încărcată” nu este doar o caracteristică de confort, ci este o caracteristică de fiabilitate. Mai multe fire (și diametre individuale mai mici) înseamnă de obicei o mai bună flexibilitate, ceea ce înseamnă de obicei mai puțină oboseală la punctele de stres. Problema este că flexibilitatea trebuie să fie asociată cu metode de terminare adecvate, altfel puteți pierde beneficiile chiar în locul de care aveți cea mai mare nevoie.

Când eșuat bate solid

Dacă instalația dvs. este complet statică, cu rază de îndoire generoasă și vibrații minime, conductoarele solide pot fi perfect acceptabile. Dar conducătorii eșuați câștigă adesea în oricare dintre aceste situații:

• Vibrație:motoare, compresoare, pompe, ventilatoare, transportoare și echipamente mobile.
• Mișcare frecventă:bucle de ușă, brațe robotizate, lanțuri, unelte portabile, generatoare portabile.
• Dirijare complexă:panouri etanșe, căsuțe de cablu cu schimbări multiple de direcție, dispozitive compacte.
• Ham de înaltă densitate:acolo unde instalatorii au nevoie de viteză și manevrare previzibilă.
• Cicluri de intretinere:orice mediu în care cablurile sunt deranjate în timpul întreținerii.

Modul practic în care îl încadrez: dacă vă puteți imagina că un cablu este lovit, tras, îndoit sau vibrând chiar și puțin, alegețiSârmă de cupruși apoi faceți rezilieri corect.

Cum să o specificați fără presupuneri

Multe comenzi de achiziție eșuează, deoarece specifică „cupru cu șuvițe” fără a defini piesele care conduc la performanță. Iată o listă de verificare curată pe care o puteți înmâna departamentului de inginerie, achiziții sau partenerului dvs. de asamblare a cablurilor:

• Dimensiunea conductorului:AWG sau mm², ales în funcție de sarcina curentă, căderea de tensiune permisă și creșterea temperaturii.
• Construcție eșuare:numărul de fire și diametrul individual al firului (flexibilitatea depinde de aceasta).
• Finisarea suprafeței:cupru gol sau cupru cositor (adesea ales pentru rezistența la coroziune și lipire).
• Stare recoaptă:cuprul mai moale îmbunătățește flexibilitatea; cuprul mai dur poate rezista la deformare, dar se flexează mai puțin.
• Mediu de operare:umiditatea, sare, substanțe chimice, intervalul de temperatură și nivelul de vibrații așteptat.
• Metoda de reziliere:sertizare, lipire, virolă, clemă sau clemă cu șurub - fiecare preferă anumite stiluri de fire.
• Cerințe de conformitate:dacă industria dvs. solicită standarde specifice, precizați-le în OP.
• Ambalare si manipulare:dimensiunea bobinei, toleranța la lungimea tăieturii, etichetarea și trasabilitatea lotului.

O realitate importantă a cumpărătorului: dacă nu definiți construcția toroanelor, este posibil să primiți un fir care se potrivește tehnic cu dimensiunea, dar se comportă foarte diferit în timpul instalării.

Tabel de comparație

Utilizați acest tabel pentru a alinia rapid alegerea conductorului cu riscul, mediul și comportamentul de instalare:

Sfaturi de reziliere și instalare

O mulțime de plângeri de „calitatea firului” sunt de fapt probleme de terminare deghizate. Conductoarele cu toroane pot depăși conductoarele solide, dar numai dacă protejați firele în timpul decupării și terminației.

• Folosește stripperul potrivit:evitați tăierea șuvițelor - tăieturile devin declanșatoare de fisuri sub vibrații.
• Preveniți întinderea firelor:dacă aterizați într-o clemă cu șurub, ferulele pot îmbunătăți considerabil consistența.
• Crimpați corect:potriviți urechile la dimensiunea conductorului și tipul de torsionare; verificați înălțimea/forma de sertizare dacă este posibil.
• Respectați raza de curbură:curbele strânse lângă terminații creează stres repetat; traseu cu tranziții blânde.
• Controlul căldurii:supraîncălzirea accelerează îmbătrânirea izolației și crește rezistența la conexiuni.
• Etichetare și urmărire:în special pentru cablarea de control — firele greșite pot arăta ca probleme de „zgomot” electric.

Dacă construiți hamuri, luați în considerare unde are loc mișcarea și alegeți construcția șuvițelor în consecință. Ideea deSârmă de cuprueste să supraviețuiești realității mecanice, nu desenelor teoretice.

Verificări de calitate pe care cumpărătorii ar trebui să le solicite

Dacă ați primit vreodată un lot care „arata bine”, dar care se comportă diferit în timpul asamblarii, știți deja de ce contează consistența. Iată verificări practice care pot fi solicitate și verificate:

• Diametrul conductorului și toleranța:confirmă că conductorul îndeplinește așteptările de dimensiune pentru terminale și sisteme de izolație.
• Numărul de fire și diametrul firului:vă protejează flexibilitatea și ipotezele de performanță de terminare.
• Stare suprafata:suprafața curată și uniformă reduce rezistența la contact și îmbunătățește fiabilitatea lipirii.
• Eșantionarea continuității și rezistenței:prinde procesul de deriva devreme.
• Trasabilitatea lotului:vă oferă responsabilitate dacă o problemă apare luni mai târziu.

Pentru mulți cumpărători, obiectivul nu este de a supratesta, ci de a preveni repetarea. O mică verificareSârmă de cuprupoate salva zile de depanare mai târziu.

Aplicații comune

Gama de aplicații este largă, dar logica de selecție este de obicei aceeași: se potrivește nevoilor curente și solicitărilor mecanice. Cazurile de utilizare tipice includ:

• Distribuția energiei:aparate de comutare, panouri, legături de magistrală (cu urechi adecvate), invertoare, sisteme UPS.
• Motoare si transformatoare:înfășurări și cabluri unde vibrațiile și căldura sunt factori reali.
• Cablaj de control și semnal:dulapuri de automatizare, cablare PLC, senzori (mai ales acolo unde traseul este strâns).
• Cabluri și ansambluri de cabluri:aparate, echipamente medicale, iluminat și electronice de larg consum.
• Medii exterioare sau umede:echipamente care beneficiaza de conductori cositoriti si terminatii stabile.

Alegerea unui furnizor consecvent

Dincolo de specificații, cel mai mare risc ascuns este inconsecvența furnizorului: un fir care îndeplinește dimensiunea pe hârtie, dar variază în torsare, suprafață sau recoacere de la lot la lot poate sabota în liniște randamentul ansamblului. Dacă calificați un furnizor pentruSârmă de cupru, solicitați dovezi ale controalelor de producție stabile, înregistrări clare ale loturilor și rutine de inspecție repetabile.

Dongguan Quande Electronics Co., Ltd. furnizează conductori din cupru, proiectați pentru nevoi practice de fabricație - construcții stabile, finisaje controlate și documentație care îi ajută pe cumpărători să reducă repetarea și să accelereze aprobările. Când vă aprovizionați pentru producție pe termen lung, acest tip de consistență contează la fel de mult ca și prețul.

• Solicitați aprobarea unui eșantion:confirmați comportamentul de dezlipire/terminare în propriul proces.
• Blocați construcția:definiți numărul/diametrul firelor astfel încât înlocuirile să nu modifice performanța.
• Confirmați ambalajul:bobinarea corectă reduce îndoirile și deteriorarea instalației.
• De acord asupra trasabilității:asigurați-vă că ID-urile loturilor sunt semnificative și păstrate.

FAQ

Î:esteSârmă de cupruîntotdeauna mai bun decât cuprul solid?
O:Nu întotdeauna. Dacă cablajul este complet static și doriți o rigiditate maximă pentru anumite instalații, solidul poate funcționa bine. Stranded este de obicei ales atunci când flexibilitatea, rezistența la vibrații sau rutarea mai ușoară contează.

Î:Număr mai mare de fire înseamnă automat o calitate mai bună?
O:De obicei înseamnă o flexibilitate mai mare, ceea ce poate îmbunătăți durata de viață la oboseală în aplicații în mișcare sau vibrații. Dar trebuie să fie asociat cu metode de terminare corecte (adesea ferule sau urechi de sertizare adecvate) pentru a evita împrăștierea firelor și contactul inconsecvent.

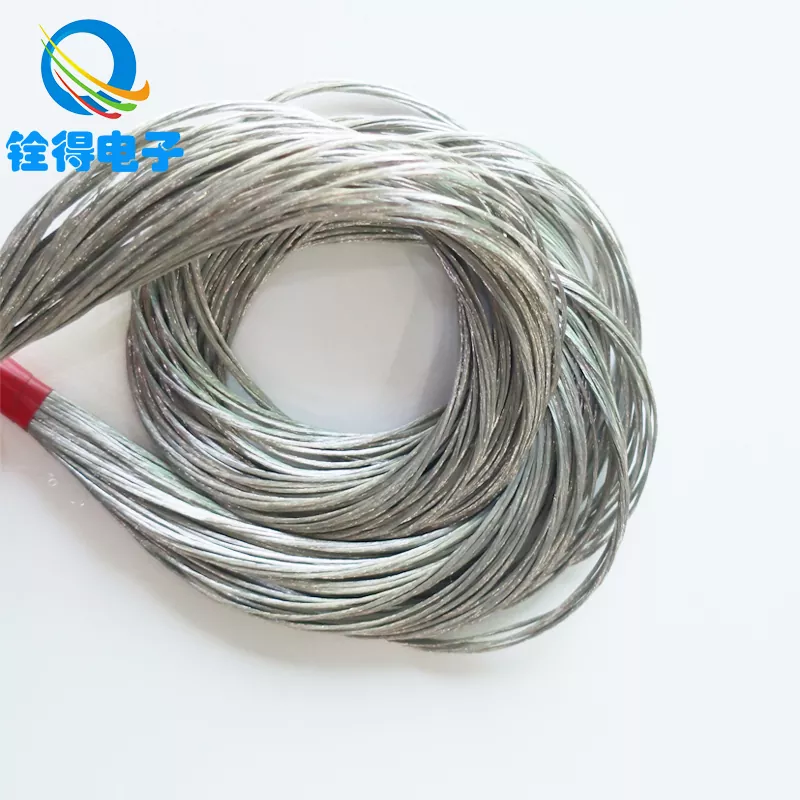

Î:Când ar trebui să aleg cuprul cositor în loc de cuprul gol?
O:Alegeți cuprul cositor atunci când riscul de coroziune este mai mare (umiditate, aer marin, expunere chimică) sau când stabilitatea lipirii este importantă. Cuprul gol este adesea preferat în mediile interioare controlate, unde costul și conductivitatea maximă sunt priorități.

Î:Ce cauzează supraîncălzirea dacă dimensiunea firului pare corectă?
O:Cei mai obișnuiți vinovați sunt problemele de terminare (șuruburi slăbite, sertizare slabă, deteriorarea firelor) și problemele de rutare (cablurile grupate care captează căldura). Dimensiunea firului ajută, dar conexiunile și practicile de instalare determină adesea creșterea temperaturii în lumea reală.

Î:Ce ar trebui să pun pe o comandă de achiziție pentru a evita primirea firului „greșit”?
O:Specificați dimensiunea conductorului (AWG sau mm²), construcția toroanelor (numărul toroanelor și diametrul toroanelor), finisajul suprafeței (gold sau cositorit) și orice constrângere de mediu sau de terminare. Dacă scrieți doar „cupru cu șuvițe”, riscați variații care modifică comportamentul de asamblare.

Concluzie

Sistemele electrice fiabile nu dau greș în foile de calcul – ele eșuează în punctele de stres: curbe strânse, panouri vibrante, carcase umede și terminații grăbite.Sârmă de cuprueste popular pentru că este proiectat pentru acele puncte de stres, combinând conductivitatea puternică cu rezistența mecanică. Dacă definiți construcția de șuruburi, alegeți finisajul de suprafață potrivit pentru mediul înconjurător și îl terminați corespunzător, reduceți dramatic timpul de reluare și de nefuncționare.

Dacă evaluați opțiuni sau doriți ajutor pentru potrivirea unei construcții împodobite cu aplicația dvs., contactațiDongguan Quande Electronics Co., Ltd.și împărtășiți detaliile privind curentul, tensiunea, constrângerile de rutare și mediul - atuncicontactaţi-nepentru a solicita mostre sau o recomandare personalizată pentru următorul dvs. proiect.
