De ce este un fir de împământare esențial pentru sistemele electrice sigure?

Abstract

A Sârmă de împământareeste adesea tratat ca o casetă de selectare - până când ceva nu merge bine: șasiul unei mașini furnică, un întrerupător se declanșează la întâmplare, un senzor citește gunoi, sau o supratensiune scoate o placă de control. Acest articol detaliază ce face de fapt un fir de împământare, cum diferă de „neutru” de ce este importantă legarea și ce detalii de selecție și instalare creează cel mai frecvent probleme clienților. Veți primi, de asemenea, o listă de verificare clară, prietenoasă pe teren, un tabel de comparație a tipurilor comune de fire de împământare și o întrebare frecventă de depanare pentru probleme recurente.

Cuprins

• Ce este un fir de împământare și ce problemă rezolvă?
• Sol vs neutru vs legătură: confuzia care provoacă eșecuri
• Punctele de durere ale clientului un cablu de împământare adecvat reduce
• Tipuri de fire de împământare și unde se potrivește fiecare
• Cum să alegi firul de împământare potrivit pentru proiectul tău
• Cele mai bune practici de instalare care împiedică reluarea
• Greșeli frecvente și remedieri rapide
• Sfaturi de inspecție și întreținere
• FAQ

Contur

1. Definiți firul de împământare într-un limbaj simplu și explicați „calea curentului de defect”.
2. Clarificați terenul, neutrul și legătura pentru a elimina concepțiile greșite tipice.
3. Mapează punctele dureroase din lumea reală (risc de șoc, EMI/zgomot, deplasări neplăcute, deteriorarea echipamentului) la calitatea împământării.
4. Comparați opțiunile solide, cu șuvițe, împletite și cositorite cu aplicațiile tipice.
5. Lista de verificare a selecției: dimensiune, flexibilitate, mediu, rezilieri și considerații de conformitate.
6. Etapele de instalare și detaliile de manoperă care determină fiabilitatea.
7. Depanare: bucle de masă, continuitate intermitentă, coroziune și defecțiuni ale vibrațiilor.
8. Practici de întreținere și documentare pentru siguranță pe termen lung.

Ce este un fir de împământare și ce problemă rezolvă?

În esență, aSârmă de împământareeste un conductor dedicat care conectează părți metalice expuse (cum ar fi carcasele echipamentelor, cadrele motoarelor, panourile de control, canale de cabluri și conducte) la un sistem de împământare. Cea mai importantă muncă nu este „a face să dispară electricitatea”. Sarcina este de a oferi unimpedanță scăzută, cale previzibilăpentru curent de defect, astfel încât dispozitivele de protecție (siguranțe, întrerupătoare, protecție RCD/RCBO acolo unde sunt utilizate) pot funcționa rapid.

Gândiți-vă la un fir de împământare ca la calea de ieșire de urgență pentru un curent periculos. Când izolația se defectează sau un conductor sub tensiune atinge un șasiu metalic, curent de defect vrea să curgă. Dacă curentul de defect are o cale bună printr-un fir de împământare instalat corespunzător, dispozitivul de protecție poate detecta starea anormală și deconectați rapid alimentarea. Dacă calea este slabă (conexiune slabă, coroziune, fir subdimensionat, suprafață de contact vopsită), curentul se poate „scurge” prin căi neintenționate— inclusiv dvs., rulmenți, scuturi de semnal sau electronice sensibile.

Sol vs neutru vs legătură: confuzia care provoacă eșecuri

Multe probleme ale proiectului provin din amestecul a trei idei diferite:

• Neutrueste un conductor de retur purtător de curent în funcționare normală (în multe sisteme de curent alternativ). Nu este același lucru cu pământul echipamentului.
• Pământ (împământare)este o conexiune la electrozii de împământare/împământare și rețeaua de împământare utilizată pentru siguranță și potențial de referință.
• Legăturaeste conectarea intenționată a pieselor metalice, astfel încât acestea să împartă același potențial electric și să elimine defecțiunile în mod fiabil.

Aportul practic: dvsSârmă de împământareface de obicei parte din lipirea pentru siguranța echipamentului și trebuie să fie continuă, fiabilă din punct de vedere mecanic, și cu rezistență electrică scăzută. Dacă neutrul și pământul sunt legați împreună în locul greșit (sau în mai multe locuri), puteți crea curenți circulanți, probleme de zgomot și declanșări imprevizibile.

Punctele de durere ale clientului un cablu de împământare adecvat reduce

Atunci când clienții se plâng de probleme electrice „aleatorie”, împământarea este adesea cauza principală tăcută. Iată care sunt punctele dureroase pe care le-a proiectat corect și instalatSârmă de împământareajută la reducerea:

• Risc de șoc și incidente de siguranță:un șasiu bine legat rămâne aproape de potențialul de pământ în condiții de defecțiune.
• Declanșare neplăcută:conexiunile defectuoase pot cauza semnături intermitente de defecțiuni, în special cu vibrații sau umiditate.
• EMI/zgomot în semnale:senzorii, intrările PLC și liniile de comunicație se pot comporta neregulat atunci când referința de împământare este instabilă.
• Daune cauzate de supratensiuni și tranzitorii tranzitorii:o rețea robustă de împământare ajută la gestionarea căilor de energie tranzitorie.
• Probleme cu rulmentul și motorul:Curenții vagabonzi pot găsi căi prin rulmenți atunci când legătura este slabă sau inconsecventă.
• Reluare costisitoare:greșelile de împământare sunt rareori vizibile până la punere în funcțiune — când fiecare oră este costisitoare.

O strategie bună de împământare transformă „timpurile de nefuncționare misterioase” în performanță previzibilă. În cele din urmă, asta își doresc cumpărătorii: mai puține apeluri înapoi, date mai curate și echipament mai sigur care trece inspecția fără dramatism.

Tipuri de fire de împământare și unde se potrivește fiecare

Nu fiecareSârmă de împământareeste la fel. „Cea mai bună” alegere depinde de mișcare, vibrație, mediu și metoda de terminare.

Dacă aplicația dvs. include uși, capace detașabile sau vibrații (gândiți-vă la generatoare, încărcătoare EV, mașini CNC, lifturi și dulapuri metalice care se deschid/închid zilnic), opțiunile împletite pot reduce dramatic eșecurile legate de oboseală.

Cum să alegi firul de împământare potrivit pentru proiectul tău

Alegerea unuiSârmă de împământareeste mai puțin despre „mai gros este întotdeauna mai bine” și mai mult despre îndeplinirea cerințelor de siguranță în mod fiabil în condițiile reale ale șantierului. Utilizați această listă de verificare pentru a evita regretele clasice ale cumpărătorului:

• Capacitate electrica:Dimensionați conductorul conform codului/standardului aplicabil și al dispozitivului de protecție din amonte. Calea de masă trebuie să transporte în siguranță curentul de defect suficient de lung pentru ca protecția să funcționeze.
• Mediu mecanic:Dacă se mișcă, se îndoaie sau vibrează, acordați prioritate flexibilității (înșurubată sau împletită) și atenuării tensiunii.
• Expunerea la coroziune:Umiditatea, pulverizarea cu sare, substanțele chimice și instalațiile în aer liber beneficiază adesea de cupru cositorit și terminații protejate.
• Metoda de reziliere:Potriviți tipul de sârmă cu urechile, manșele, instrumentele de sertizare și specificațiile de cuplu. Un fir mare eșuează dacă terminarea este neglijentă.
• Constrângeri de rutare:Evitați marginile ascuțite și punctele de prindere. Planificați buclele de service unde se deschid panourile.
• Consecvență și documentare:Standardizați numerele de piesă și notele de instalare în toate versiunile, astfel încât echipele de întreținere să nu ghicească.

Aici vă poate ajuta un producător specializat.Dongguan Quande Electronics Co., Ltd. suportă soluții de conductor de împământare utilizate în industria și aplicații electrice, inclusiv opțiuni flexibile împletite atunci când mișcarea și fiabilitatea contează. Pentru cumpărători, câștigul este reducerea variabilității: consistent construcția și manevrarea previzibilă în timpul asamblarii înseamnă mai puține surprize la punerea în funcțiune.

Cele mai bune practici de instalare care împiedică reluarea

Majoritatea defecțiunilor de împământare nu sunt cauzate de conductorul în sine - sunt cauzate de manoperă. Iată o abordare dovedită pe teren care păstrează aSârmă de împământarede încredere de ani de zile:

Un obicei simplu care scutește durerile de cap: tratați punctele de împământare ca componente critice de siguranță, nu „șuruburi suplimentare”. Etichetați-le, inspectați-le și păstrați-le accesibile.

Greșeli frecvente și remedieri rapide

Iată infractorii recidivanti care provoacă cele mai multe plângeri ale clienților, plus cele mai rapide acțiuni corective:

• Împământare pe metal vopsit:îndepărtați vopsea în zona urechilor și utilizați hardware de lipire adecvat.
• Conductor subdimensionat „pentru că nu transportă curent”:dimensiune pentru condiții de defecțiune, nu funcționare normală.
• Folosind sârmă solidă pe ușile în mișcare:comutați la un fir de împământare împletit sau împletit cu eșantionare.
• Elemente de fixare slăbite după vibrație:aplicați practicile corecte de strângere, de blocare a feroneriei acolo unde este cazul și o verificare a re-cuplului după ardere.
• Dirijare dezordonată lângă muchii ascuțite:adăugați protecție pentru margini, manșoane și cleme; păstrați calea pământului protejată fizic.
• Legături multiple de masă/neutre unde nu ar trebui să fie:revizuiți diagrama sistemului și corectați punctele de legătură în conformitate cu standardul și regulile de amplasare.

Sfaturi de inspecție și întreținere

A Sârmă de împământareeste la fel de fiabil ca cea mai slabă conexiune a sa. Includeți aceste verificări în întreținerea de rutină, în special în cazul vibrațiilor ridicate sau instalatii exterioare:

• Inspecție vizuală:căutați decolorarea, împletitura uzată, coroziune în jurul urechilor și cleme slăbite.
• Verificare mecanica:testați ușor mișcarea la terminale; orice se mișcă este un eșec viitor.
• Verificări punctuale de continuitate:verificați rezistența scăzută de la șasiu/uşă la bara de masă în timpul opririlor planificate.
• Etanșarea mediului:în locuri umede sau corozive, îmbunătățiți etanșarea și luați în considerare materialele rezistente la coroziune și capacele de protecție.
• Documentare:înregistrați rezultatele testelor de împământare și orice modificări — depanarea viitoare devine dramatic mai rapidă.

FAQ

Î: Pot folosi orice fir ca fir de împământare dacă „se conectează la metal”?
O:Trebuie să fie potrivit pentru aplicație și dimensionat corect pentru căile de curent de defect conform codului/standardului dumneavoastră de conducere. De asemenea, metoda de terminare și pregătirea suprafeței de contact sunt la fel de importante ca și conductorul în sine.

Î: De ce văd zgomot sau citiri instabile ale senzorului chiar și atunci când cablul de împământare este conectat?
O:Cauzele obișnuite includ puncte de legătură slăbite, trasare slabă în apropierea cablurilor de curent ridicat, puncte de legătură multiple care creează curenți în circulație sau un punct de referință slab între panouri. Îmbunătățiți integritatea legăturilor, separați rutele sensibile ale semnalelor de rutele de alimentare și revizuiți unde apar legăturile.

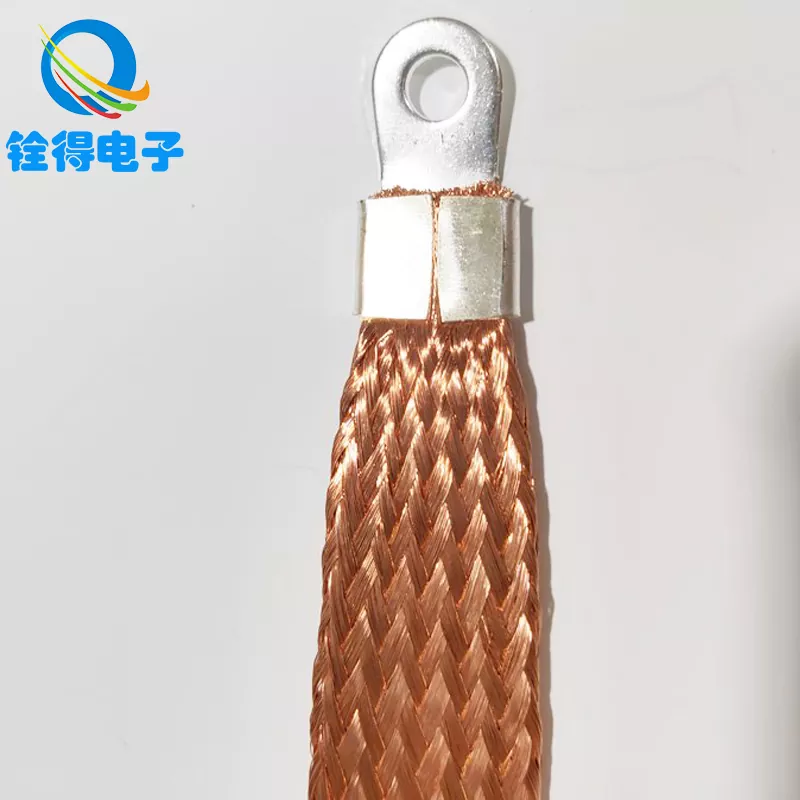

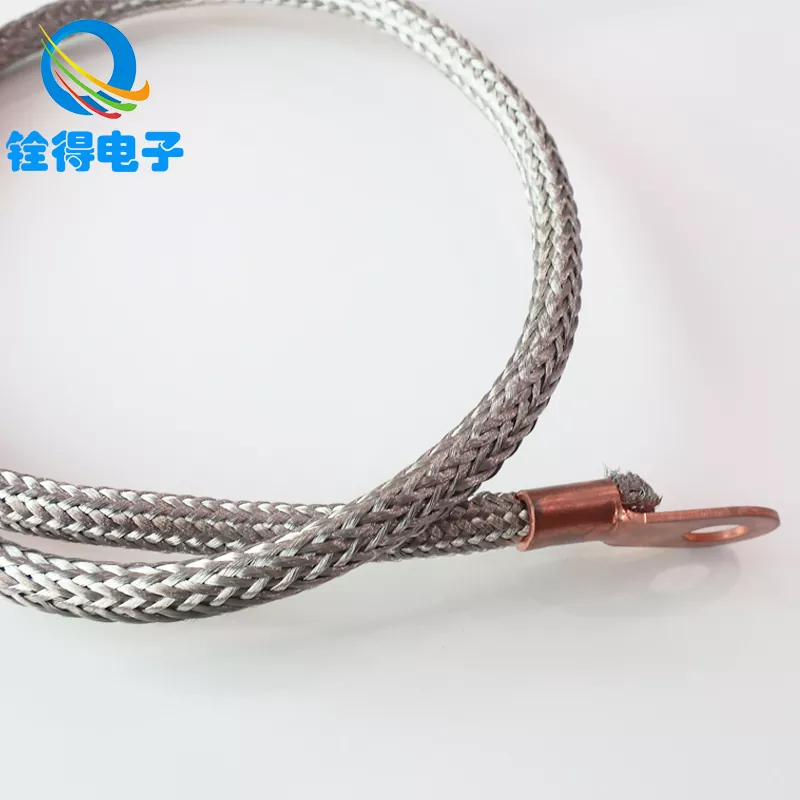

Î: Când ar trebui să iau în considerare firul de împământare împletit?
O:Când există mișcare sau vibrații - uși, capace cu balamale, apărători ale mașinii, îmbinări flexibile sau orice loc un conductor solid s-ar obosi în timp. Opțiunile împletite sunt adesea alese pentru a reduce defecțiunile intermitente de continuitate.

Î: Un fir de împământare mai gros înseamnă întotdeauna o protecție mai bună?
O:Nu automat. Scopul este o cale de eroare cu impedanță scăzută care se potrivește cu dispozitivul de protecție și cu regulile de instalare. Supradimensionarea poate crea probleme de rutare/terminare dacă urechile și hardware-ul nu sunt potrivite. „Dimensiune corectă + instalată corect” bate „foarte gros + prost terminat”.

Î: De ce întrerupătorul meu sau RCD/RCBO se declanșează în timpul pornirii, chiar dacă nimic nu este „greșit”?
O:Tranzitorii de pornire, curenții de scurgere de la filtre/VFD, umezeala sau legăturile instabile pot provoca declanșări. Verificați continuitatea legăturii la pământ, verificați starea izolației, confirmați tipul corect de dispozitiv de protecție și revizuiți configurația de împământare/legare pentru căi paralele neintenționate.

Î: Care este cea mai rapidă modalitate de a confirma conexiunea mea Ground Wire își face treaba?
O:Efectuați un test de continuitate între șasiul echipamentului (și orice uși/protecții) și bara principală de masă, apoi confirmați că terminalele sunt strânse și legate pe metal curat. Documentați rezultatul, astfel încât modificările în timp să fie ușor de observat.

Finalul la pachet

A Sârmă de împământarenu este doar o formalitate de siguranță, este o componentă de performanță. Reduce riscul de șoc, îmbunătățește stabilitatea sistemului, protejează electronicele, și economisește timp în timpul punerii în funcțiune prin prevenirea „defecțiunilor fantomă” care pierd zile. Dacă tratați împământarea ca un sistem proiectat (nu o gândire ulterioară), veți obține instalații mai sigure și echipe de întreținere mai calme.

Dacă specificați conductori de împământare pentru panouri, carcase pentru echipamente sau puncte de legătură flexibile,Dongguan Quande Electronics Co., Ltd.vă poate ajuta să potriviți stilul conductorului la condițiile reale de funcționare. Sunteți gata să reduceți repetarea și să îmbunătățiți fiabilitatea?Contactaţi-necu detaliile aplicației dvs., și vă vom ajuta să alegeți o soluție de împământare care se potrivește mediului, nevoilor de mișcare și fluxului de lucru de instalare.
