De ce firele împletite de cupru contează mai mult decât credeți?

Abstract

Fire împletite din cupruarată simplu - multe șuvițe minuscule țesute într-o împletitură plată sau tubulară - dar stau la intersecția dintre performanța electrică și realitatea mecanică. Dacă ați văzut vreodată o curea de împământare rupându-se după luni de vibrații, ați văzut cum se încinge un dulap la punctul de legătură sau urmărite probleme intermitente EMI care „dispar” în timpul inspecției, cauza principală trăiește adesea în alegerea împletiturii, metoda de terminare și calitatea contactului cu suprafața.

În acest ghid, veți afla ce face cuprul împletit diferit de conductorii solizi, cum să potriviți construcția împletiturii cu cazul dvs. de utilizare, ce să solicitați în achiziții (deci nu ghiciți) și cum să evitați cele mai frecvente greșeli de instalare care transformă o împletitură bună într-o conexiune proasta.

Cuprins

Contur

1. Traduceți punctele dureroase din lumea reală în cerințe de împletitură
2. Înțelegeți structura împletiturii și de ce se comportă diferit de firul solid
3. Alegeți placarea, geometria și terminarea în funcție de mediu și mișcare
4. Utilizați o listă de verificare simplă a specificațiilor pentru a reduce întreruperea furnizorului
5. Instalați corect pentru a menține rezistența scăzută și fiabilitatea ridicată

Ce probleme rezolvă firele împletite de cupru?

Majoritatea cumpărătorilor nu încep prin a se gândi „Am nevoieFire împletite din cupru.” Încep cu o problemă:

• Vibrații și mișcări:Oboseala conductoarelor solide. Impletiturile se flexează și distribuie tensiunea pe mai multe șuvițe.
• Fiabilitatea legăturii și a legăturii:O împletitură poate crea o cale de impedanță scăzută atunci când este instalată și terminată corect.
• Puncte fierbinți la punctele de conectare:Zona de contact slabă, urechiul/crimparea incorectă sau împletitura subdimensionată pot concentra căldura.
• EMI și probleme de zgomot:În anumite contexte de împământare/legare și ecranare, împletiturile ajută la gestionarea căilor de interferență de înaltă frecvență.
• Medii corozive sau umede:Finisajul greșit al suprafeței se poate oxida, crescând rezistența și provocând defecte intermitente.
• Confuzie în achiziții:Numai „lățimea împletiturii” nu definește performanța; constructia si terminarea conteaza la fel de mult.

Ce sunt firele împletite de cupru și cum sunt construite?

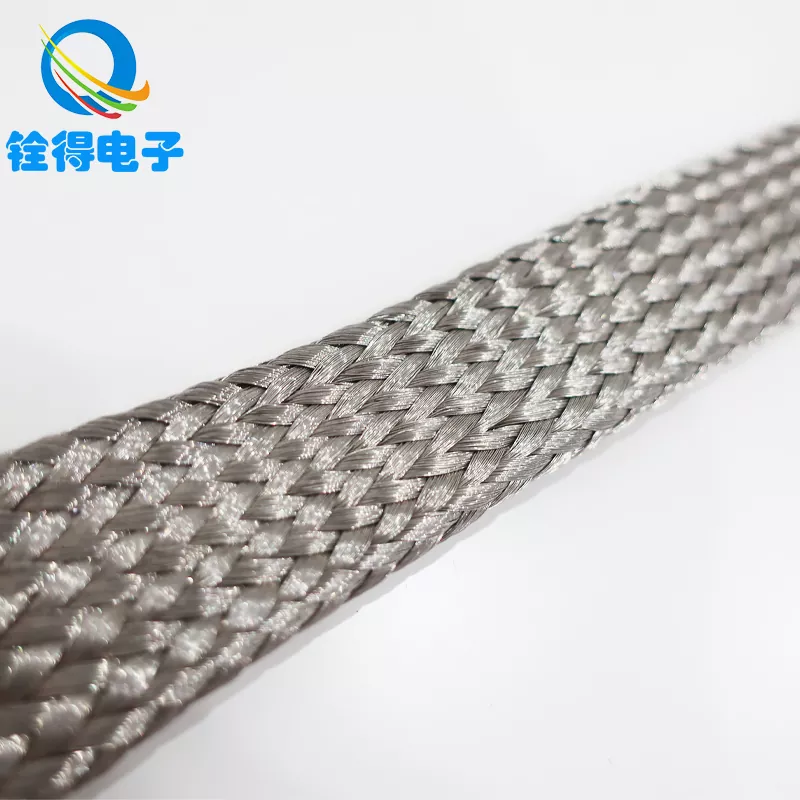

Fire împletite din cuprusunt țesute din mai multe fire fine de cupru. Această structură creează două avantaje practice:flexibilitate(impletitura se misca fara a concentra stresul la un moment dat) siredundanţă(multe fire împărtășesc curentul și sarcina).

Dar „împletitura” nu este un lucru. Iată principalele variabile de construcție care modifică performanța:

• Diametrul și numărul firului:Șuvițele mai fine se flexează în general mai bine; mai multe fire pot împărtăși curentul și pot îmbunătăți durabilitatea.
• Model de împletitură și acoperire:Impletiturile mai strânse păstrează adesea forma și contactul mai bine; împletiturile mai largi pot fi mai flexibile, dar pot fi mai puțin robuste din punct de vedere mecanic.

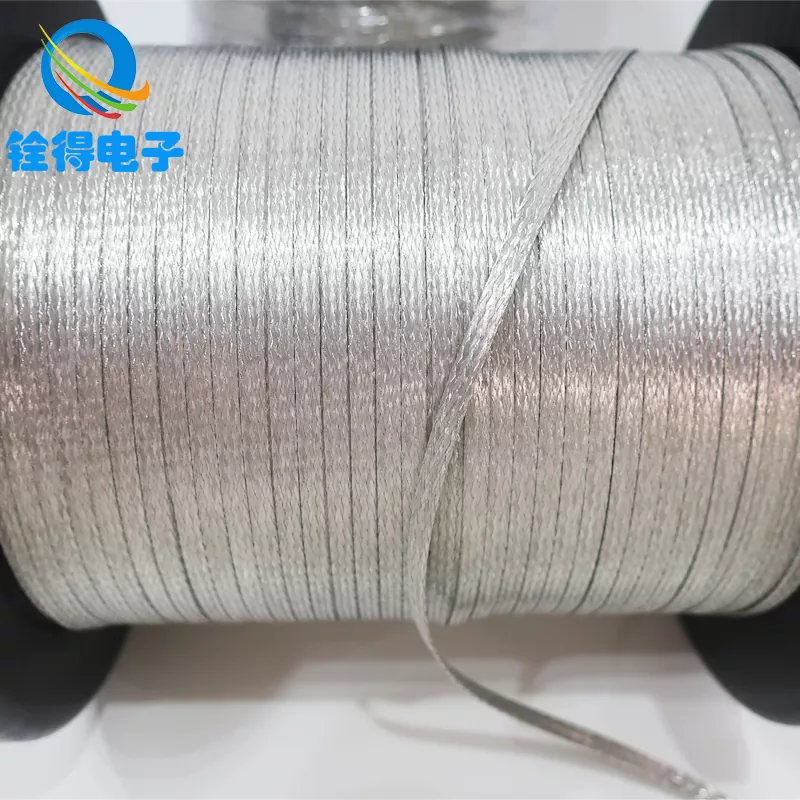

• Formă:Impletiturile plate sunt comune pentru curelele de impamantare; împletiturile tubulare pot fi folosite ca mâneci sau ecranare extensibilă în anumite construcții.
• Finisarea suprafeței:Opțiuni de cupru gol vs. placate (adesea alese pentru rezistența la coroziune și considerații de lipire).
• Metoda de reziliere:Sertizarea, sudarea, lipirea sau interfețele de clemă cu șuruburi - aici se nasc multe defecțiuni.

Sfat: Dacă furnizorul dvs. cere doar „lățime” și „lungime”, probabil că vă îndreptați către așteptări nepotrivite. Un bun furnizor va discuta despre mediu, mișcare și reziliere.

Unde ar trebui să le folosiți (și unde nu ar trebui)?

Fire împletite din cuprusunt de obicei alese atunci când conexiunea trebuie să transporte curent (sau să furnizeze o cale de legătură cu impedanță scăzută), în același timp manipularea mișcării sau vibrațiilor.

Cum să alegi împletitura potrivită

Dacă doriți o modalitate prietenoasă de achiziție de a specificaFire împletite din cupru, utilizați această listă de verificare pas cu pas. Transformă simptomele dezordonate în cerințe clare.

• Definiți postul:curea de împământare/legare, conector flexibil, manșon de ecranare sau legătură de transport de curent.
• Estimarea necesarului electric:nivelul curent, ciclul de funcționare și creșterea acceptabilă a temperaturii (evitați ghicitul - utilizați datele sistemului).
• Descrie realitatea mecanică:vibrații constante, flexiuni ocazionale, mișcări ale balamalei sau cicluri de dilatare termică.
• Alegeți forma:împletitură plată pentru curele și lipire, împletitură tubulară pentru mâneci sau acoperire extensibilă în anumite ansambluri.
• Alegeți finisarea suprafeței pentru mediu:aer umed/sărat, fum industrial sau dulap curat interior.
• Detalii de terminare a blocării:tipul de ureche, dimensiunea șuruburilor, distanța dintre găuri, procesul de sertizare/sudură și dacă capetele necesită cositorire sau manșoane.
• Plan de protecție:mâneci de abraziune, straturi izolatoare sau eșantionare dacă împletitura s-ar putea freca pe marginile ascuțite.

Tabel de comparație pentru opțiunile comune de împletitură

Mai jos este o comparație practică pe care o puteți copia într-un RFQ. Se concentrează pe ceea ce se schimbă în lumea reală, nu doar pe ceea ce arată diferit într-un catalog.

Sfat profesionist: atunci când comparați furnizorii, cereți-le să precizeze detaliile construcției (diametrul/numărul firului, acoperirea împletiturii și specificațiile de terminare). „Lățimea echivalentă” nu este o performanță echivalentă.

Verificări de calitate și documentație pe care cumpărătorii ar trebui să le solicite

Dacă proiectul dvs. este sensibil - electronice de putere, echipamente industriale, șine, subsisteme EV sau orice cale de sol critică pentru siguranță - tratațiFire împletite din cupruca o componentă, nu o marfă. Iată o listă de solicitări de QA curată, care funcționează fără a vă copleși furnizorul:

• Controlul materialului de intrare:descrierea calității cuprului, descrierea placajului (dacă este cazul) și trasabilitatea lotului
• Verificare electrica:metoda de verificare a rezistenței/continuității și criteriile de acceptare (pe lungime sau pe ansamblu)
• Validarea rezilierii:înregistrările de înălțime/lățime de sertizare (dacă sunt sertate), abordarea testului de tragere și standardul de inspecție vizuală
• Control dimensional:toleranță la lățime/grosime, toleranță la distanța dintre găuri (dacă este asamblat cu urechi)
• Documente de conformitate:CoC/CoA după cum este necesar și declarațiile de conformitate de mediu solicitate de piața dumneavoastră
• Ambalare si manipulare:protecție împotriva îndoirii, contaminării și oxidării în timpul transportului/depozitării

Cele mai bune practici de instalare care previn defecțiunile

Chiar și cel mai bunFire împletite din cuprupoate eșua dacă este instalat ca o idee ulterioară. Acestea sunt greșelile care provoacă defecțiuni intermitente, încălzire sau defecțiune mecanică precoce:

• Suprafețe de contact murdare:Vopseaua, oxidarea sau uleiul măresc rezistența. Pregătiți interfața metal-metal.
• Zona de contact subdimensionată:O șaibă mică pe o împletitură largă poate crea un punct fierbinte. Utilizați hardware adecvat pentru contact complet.
• Curburi ascuțite în apropierea terminațiilor:Îndoirea direct la ureche concentrează efortul - lasă o tranziție ușoară și eliberare de tensiune.
• Slăbirea cuplului în timp:Vibrația poate relaxa articulațiile. Utilizați metode de blocare adecvate proiectării dvs. și verificați din nou ciclurile de întreținere.
• Expunerea la abraziune:Dacă împletitura se freacă pe o margine, adăugați un manșon de protecție sau redirecționați-o.
• Planificare incorectă a traseului:Păstrați curelele scurte atunci când este posibil și evitați buclele inutile care adaugă impedanță.

Dacă modul dvs. de defecțiune este „a funcționat în timpul punerii în funcțiune, dar eșuează mai târziu”, tratați interfața de instalare (pregătirea suprafeței + cuplu + hardware + detensionare) ca parte a proiectării electrice.

Lucrul cu Dongguan Quande Electronics Co., Ltd.

Dacă vă aprovizionațiFire împletite din cuprupentru curele de împământare, legături de legătură sau conexiuni flexibile, cea mai rapidă cale către un rezultat de încredere este un furnizor care vorbește atât „inginerie”, cât și „achiziții”.Dongguan Quande Electronics Co., Ltd.își poziționează produsele din cupru împletit în jurul nevoilor practice de construcție: dimensiuni configurabile, opțiuni de împletitură bazate pe aplicație și opțiuni de asamblare care se potrivesc constrângerilor reale de instalare.

Când contactați, veți primi recomandări mai bune (și mai puține revizuiri) dacă împărtășiți trei lucruri în avans:

• Aplicația dvs.:curea de împământare, conector flexibil, curea de legătură sau împletitură tip mânecă
• Mediul dvs.:dulap interior, plantă umedă, aer de coastă, nivel de vibrații
• Planul dvs. de reziliere:dimensiunea șuruburilor/distanța dintre găuri, tipul urechilor și dacă aveți nevoie de capete pre-asamblate

FAQ

Î: Sunt firele împletite de cupru mai bune decât firele solide pentru împământare?

Adesea da pentru curele și legături care se mișcă sau vibrează. Flexibilitatea împletiturii ajută la prevenirea oboselii și menține stabilă conexiunea - cu condiția ca terminarea și suprafețele de contact să fie realizate corect.

Î: Ar trebui să aleg cupru gol sau împletitură de cupru cositorit?

Cuprul gol poate fi rentabil în medii controlate. În setările umede sau ușor corozive, un finisaj placat este de obicei ales pentru a ajuta la menținerea unui comportament stabil al suprafeței în timp. Cea mai bună alegere depinde de expunere, cicluri de întreținere și metoda de terminare.

Î: Ce contează mai mult: lățimea împletiturii sau construcția împletiturii?

Construcția contează cel puțin la fel de mult ca lățimea. Numărul/diametrul firelor, etanșeitatea țesăturii și calitatea terminației decid adesea durabilitatea și stabilitatea rezistenței în lumea reală.

Î: De ce se încălzesc curelele de împământare?

Încălzirea indică, de obicei, rezistența la nivelul îmbinării - pregătire slabă a suprafeței, zonă mică de contact, cuplu slab sau hardware incorect. Impletitura poate fi bine; interfața este de vină.

Î: Ce ar trebui să includ într-un RFQ pentru fire împletite de cupru?

Includeți aplicația, lungimea, intervalul de lățime/grosimi (sau secțiunea transversală țintă), mediul, descrierea mișcării/vibrațiilor, detaliile de terminare (dimensiunea orificiilor/distanța, urechi) și orice documentație necesară.

Gânduri de închidere

CumpărareFire împletite din cuprudevine ușor odată ce încetați să le tratați ca „doar cupru” și începeți să le tratați ca pe o interfață funcțională între electricitate și mișcare. Definiți mediul, blocați terminarea, verificați calitatea și instalați cu respect pentru fizica contactului - și veți evita cel mai costisitor tip de defecțiune: cea intermitentă.
