De ce Copper Braid este soluția silențioasă pentru împământare nesigură?
Abstract
Impletitura de cupru pare simplă - doar șuvițe țesute într-o panglică flexibilă - dar apare în locurile în care problemele „simple” devin scumpe rapid: legături de bare colectoare supraîncălzite, curele de împământare care se crăpă sub vibrații, căi de ecranare care devin intermitente și îmbinările bateriei sau ale invertorului care se slăbesc după câteva luni. Acest articol descompune ceîmpletitură de cuprude fapt, ce eșecuri comune previne și cum să alegeți împletitura potrivită pentru curentul dvs. mediu și stres mecanic. Veți primi, de asemenea, sfaturi de instalare care reduc apelurile returnate, o comparație cu urechile de cablu și curelele rigide și o întrebare frecventă care răspunde întrebările pe care majoritatea echipelor le pun doar după ce ceva nu merge bine.
Cuprins
- Ce este împletitura de cupru și unde se potrivește?
- Punctele de durere ale clientului Rezolvă împletitura de cupru
- Alegerea împletiturii potrivite de cupru
- Dimensiune și performanță
- Sfaturi de instalare care previn apelurile inverse
- Greșelile frecvente și cum să le evitați
- Copper Braid vs Alternative
- Calitate și trasabilitate
- Aplicații pe industrie
- FAQ
- Învelire
Contur
- Definiți împletitura de cupru într-un limbaj simplu și explicați de ce flexibilitatea este esențiala.
- Hartă beneficiile împletiturii către punctele dureroase reale: căldură, vibrații, coroziune și zgomot electric.
- Furnizați o listă de verificare a selecției: placare, țesătură, dimensiune, metodă de terminare și mediu.
- Împărtășiți obiceiuri de instalare care mențin rezistența scăzută și durata de viață ridicată.
- Comparați împletitura de cupru cu cablurile, barele rigide și manșonul împletit.
- Încheiați cu o listă de verificare a calității prietenoasă pentru cumpărători și un următor pas clar.
01Ce este împletitura de cupru și unde se potrivește?

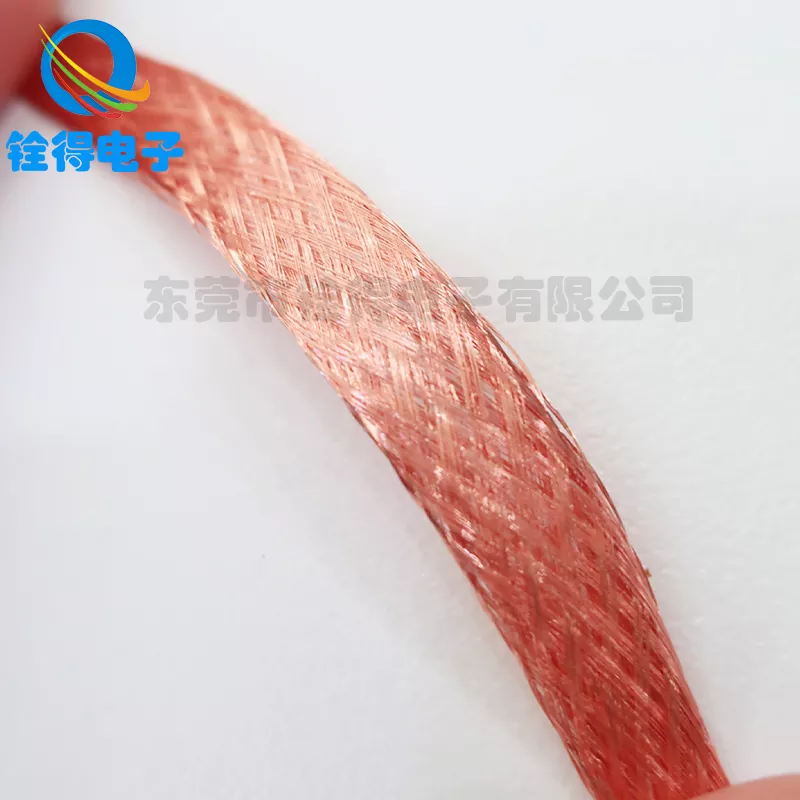

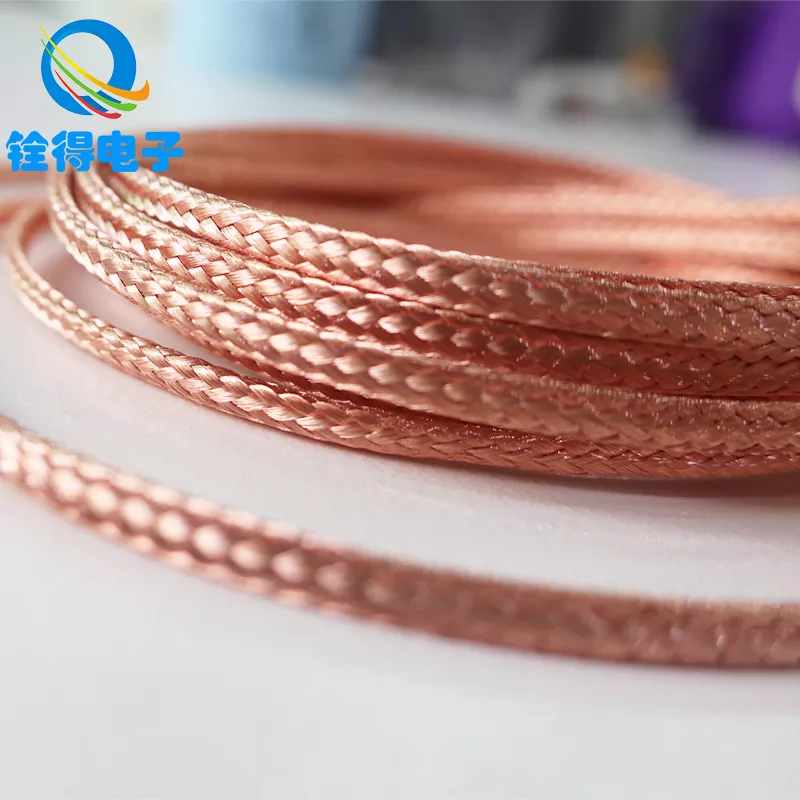

Impletitura de cupru este un conductor țesut realizat din multe fire fine de cupru. În loc să se comporte ca o tijă rigidă, se comportă ca o curea flexibilă: se îndoaie ușor, absoarbe mișcarea și răspândește curentul electric pe o cale largă, cu profil redus.
Această flexibilitate nu este un „drăguț de a avea”. Acesta este motivul pentru care împletitura de cupru este utilizată la împământare, legături și legături cu curent ridicat în cazul în care vibrațiile, dilatarea termică, Mișcarea ușii/balamalelor sau accesul repetat la service ar obosi un conector rigid. Cu alte cuvinte: dacă punctul tău de conectare se mișcă chiar și puțin, împletitura de cupru poate păstra continuitate electrică fără fisurare, slăbire sau concentrare a tensiunii pe un șurub.
Regula generală:Dacă calea dvs. actuală trebuie să supraviețuiască mișcării, împletitura de cupru este adesea cea mai simplă modalitate de a face acea cale atât conductivă, cât și durabilă.
02Punctele de durere ale clientului Rezolvă împletitura de cupru
1) „Ceneaua noastră de împământare continuă să se defecteze după vibrație.”
Impletiturile distribuie indoirea pe mii de micro-suvite. Asta înseamnă că cureaua se poate flexa în mod repetat, fără un singur „punct de balama” dur care să se spargă. În vehicule, generatoare, uși de comutatoare și echipamente rotative, aceasta este adesea diferența dintre o curea care durează săptămâni și una care durează ani.
2) „Vedem puncte fierbinți la îmbinare, dar cuplul este corect.”
Căldura provine de obicei din rezistență, iar rezistența provine adesea din contactul slab cu suprafața, oxidare sau un conector care nu stă plat sub sarcină. Impletitura de cupru poate reduce căldura, oferind o zonă largă de contact și tolerând o ușoară nealiniere, fără să „aruncă” departe de suprafața de împerechere.
3) „Zgomotul semnalului și interferențele ne distrug stabilitatea.”
Pământul și căile de legătură afectează performanța zgomotului mai mult decât vor să admită majoritatea echipelor. O legătură stabilă, cu impedanță scăzută poate reduce potențialele de plutire și ajuta protectia sa isi faca treaba. Curelele împletite sunt utilizate în mod obișnuit pentru a lega carcasele, ușile, rafturile și panourile, astfel încât calea scutului să rămână continuă în timp.
4) „Coroziunea face conexiunile noastre imprevizibile.”
În medii umede sau industriale, cuprul gol se poate oxida. Opțiunile placate (de obicei cupru cositorit) pot îmbunătăți rezistența la coroziune și lipirea, mai ales când intervalele de întreținere sunt lungi sau echipamentul este în aer liber.
03Alegerea împletiturii potrivite de cupru
Cele mai multe greșeli de cumpărare se întâmplă deoarece oamenii selectează împletitura de cupru ca și cum ar fi o marfă generică. nu este. Impletitura „dreapta” este cea care se potriveste cu tine cererea electricăşirealitatea ta mecanică.
Utilizați această listă de verificare înainte de a solicita o ofertă:
- Curent și ciclu de lucru:rafale continue vs. scurte și cât de des apar vârfurile.
- Limite de creștere a temperaturii:ce este acceptabil lângă izolație, materiale plastice sau senzori sensibili.
- Mediu:interior curat, umed, sărat, uleios, chimic sau expunere la UV în aer liber.
- Profil de mișcare:numai vibrații constante, îndoire ocazională, mișcare a balamalei sau dilatare termică.
- Metoda de reziliere:urechi sertiți, capete sudate, palme presate sau conexiuni lipite.
- Geometrie de montare:dimensiunea șuruburilor, distanța, raza de îndoire și spațiul liber.
- Împerecherea materialelor:Interfețele cupru-aluminiu sau cupru-oțel necesită adesea o atenție suplimentară.
04Dimensiune și performanță
Oamenilor le place să ceară un singur „amplificator”, dar performanța reală depinde de mai mulți factori: aria secțiunii transversale a împletiturii, numărul de fire, etanșeitatea țesăturii, debitul de aer, presiunea de montare și limitele de temperatură în jurul conectorului. De aceea, două împletituri care arată similar se pot comporta foarte diferit în domeniu.
Ce contează de fapt la dimensionarea împletiturii de cupru:
- Aria secțiunii transversale:mai mult cupru înseamnă de obicei o rezistență mai mică și mai puțină căldură.
- Calitatea contactului la rezilieri:o împletitură grozavă cu o conexiune proastă la capăt este încă un ansamblu prost.
- Lungime:curelele mai lungi adaugă rezistență; mențineți alergările cât mai scurte posibil, fără a forța curbe strânse.
- Viață flexibilă:pentru îmbinările mobile, acordați prioritate unei construcții care tolerează îndoiri repetate.
- Stare suprafata:placarea și curățenia influențează stabilitatea pe termen lung.
| Punct de decizie | Opțiuni tipice | Când să-l alegi | Capcană comună |
|---|---|---|---|
| Finisaj de suprafață | Cupru gol / Cupru stanit | Utilizați conserve acolo unde este implicată umiditate, ceață de sare sau lipire | Presupunând că cuprul gol va rămâne cu rezistență scăzută în aer liber |
| Factor de formă | Impletitura plata / Impletitura rotunda | Plat pentru lipirea curelelor și profil redus; rotund unde rutarea este strânsă | Alegerea rotundei pentru o legătură ușă și crearea unui punct de balama rigid |
| Densitatea țesăturii | Lejer / Mediu / Strâns | Mai liber se poate flexa mai bine; mai strâns poate menține forma și reduce agățarea | Impletitură prea strânsă în articulațiile cu vibrații mari → oboseală la capete |
| Stilul de terminare | Sertizare / Sudare / Palmă presată | Palme sudate/presate pentru capete stabile, cu rezistență scăzută, la sarcini solicitante | Bazându-se pe capete „sudate manual” pentru legăturile industriale cu curent ridicat |
05Sfaturi de instalare care previn apelurile inverse
Multe „eșecuri de împletitură” sunt într-adevăr eșecuri de instalare. Iată care sunt obiceiurile care mențin împletitura de cupru să funcționeze așa cum vă așteptați.
- Pregătiți suprafața de împerechere:îndepărtați vopseaua, oxidarea și contaminarea acolo unde aterizează cureaua. Contactul curat metal-metal este linia de bază.
- Utilizați stive hardware adecvate:șaibă plată pentru acoperire, șaibă cu arc acolo unde este necesar și evitați feroneria moale care se relaxează la căldură.
- Respectați raza de curbură:nu îndoiți cureaua în apropierea terminației. Dacă trebuie să se îndoaie, lăsați-o să facă treptat.
- Ruta de deplasare:dacă o ușă se balansează, permiteți o buclă netedă, mai degrabă decât un arc strâns care concentrează stresul.
- Control interfețe galvanice:dacă lipiți împletitura de cupru de aluminiu, luați în considerare placarea compatibilă, tratarea suprafeței sau soluțiile de barieră.
- Verificați după ciclul termic:în sistemele cu curent ridicat, verificați din nou o probă după încălzire și răcire pentru a confirma stabilitatea.
06Greșelile frecvente și cum să le evitați
Greşeală:Cumpărând „cea mai ieftină împletitură” și presupunând că toate împletiturile sunt la fel.
Remediere:Specificați construcția, placarea, metoda de terminare și un standard de inspecție de bază pentru fiecare lot.
Greşeală:Scurtarea excesivă a curelei, astfel încât să fie sub tensiune.
Remediere:Da-i suficienta lungime pentru a se flexa in mod natural. O curea relaxată trăiește mai mult și rămâne mai stabilă.
Greşeală:Ignorând conexiunea finală.
Remediere:Tratați rezilierile ca parte a produsului. „Sfârșitul” este adesea locul unde încep rezistența și căldura.
Greşeală:Instalarea pe suprafețe vopsite sau murdare.
Remediere:Dacă suprafața nu este conductivă, împletitura nu poate face magie. Contactul curat nu este negociabil.
07Copper Braid vs Alternative
Impletitura de cupru nu este întotdeauna răspunsul corect, dar este adesea cel mai iertător.
| Opţiune | Rezistenţă | Slăbiciune | Cea mai bună utilizare |
|---|---|---|---|
| Curea din cupru | Se ocupă de mișcare, contact larg, lipire fiabilă | Necesita o terminare buna si suprafete curate | Uși, panouri, zone de vibrații, împământare flexibilă |
| Cablu standard cu urechi | Aprovizionare ușoară, instalare familiară | Se poate oboseala lângă ureche; rutare mai voluminoasă; contact mai puțin „plat”. | Conexiuni statice cu mișcare moderată |
| Bară/curea rigidă din cupru | Rezistență foarte scăzută, geometrie stabilă | Nu tolerează vibrațiile sau flexiunile repetate | Conexiuni fixe de autobuz, carcase stabile |
| Manșon împletit de ecranare | Excelent pentru acoperirea ecranului cablului | Nu este o curea robustă de alimentare/împământare în sine | Ecranarea EMI pe cabluri, nu curele de legătură |
08Calitate și trasabilitate
Dacă împletitura de cupru intră în echipamentele care nu își permit timpii de nefuncționare, tratați alegerea furnizorului ca pe o decizie de fiabilitate, nu doar ca pe o decizie de preț. Căutați consistență: țesătură stabilă, materiale controlate și terminații previzibile.
La Dongguan Quande Electronics Co., Ltd., echipele susțin de obicei aplicații cu împletituri de cupru pentru nevoile de împământare, legare și interconectare conductivă, cu atenție la detaliile practice la care țin cumpărătorii: construcție repetabilă, opțiuni de finisare potrivite mediului și ansambluri care se potrivesc constrângerilor reale de instalare.
Întrebări care merită adresate oricărui furnizor:
- Puteți furniza detalii de construcție a împletiturii (numărul șuvițelor, stilul împletiturii, secțiunea transversală nominală)?
- Ce opțiuni de placare/finisare sunt disponibile pentru rezistența la coroziune?
- Cum se fac rezilierile și cum este inspectată calitatea finală?
- Ce identificare sau trasabilitate a lotului este disponibilă dacă apare o problemă în câmp?
- Ne puteți ajuta să recomandați o geometrie a curelei pentru o uşă, o zonă de vibraţii sau un rost de dilatare termică?
09Aplicații pe industrie
Putere și energie
- Rafturi de baterii și împământare a invertorului
- Legarea ușii aparatului de comutare și împământarea panoului
- Legături flexibile de mare curent unde ciclurile termice sunt frecvente
Automatizare industrială
- Carcase pentru mașini și legături pentru dulapuri
- Robotică și ansambluri mobile
- Căi la sol pentru unități și comenzi sensibile la zgomot
Transport
- Curele de împământare a șasiului vehiculului
- Legături motor-cadru care supraviețuiesc vibrațiilor
- Puncte de legătură feroviare și maritime în medii dure
Telecomunicații și electronice
- Lipirea rackului și continuitatea carcasei
- Protejați căile de împământare pentru o performanță stabilă
- Conexiuni reparabile care nu se degradează după acces repetat
10FAQ
Care este diferența dintre împletitura de cupru goală și cea cositorită?
Cuprul gol oferă o conductivitate excelentă, dar se poate oxida mai ușor în medii umede sau corozive. Impletitura de cupru cositor adaugă un strat protector care îmbunătățește de obicei rezistența la coroziune și face lipirea mai ușoară în multe ansambluri.
Impletitura de cupru reduce zgomotul electric?
Poate ajuta atunci când zgomotul este legat de legături slabe sau căi inconsecvente de împământare. O legătură stabilă, cu impedanță scăzută, susține continuitatea carcasei și poate reduce potenţiale plutitoare care contribuie la interferenţe. Nu este un filtru magic, dar este adesea o piesă cheie a unei strategii de împământare curată.
De ce îmi arde cureaua chiar și atunci când împletitura pare groasă?
Căldura începe adesea de la capete. Pregătirea slabă a suprafeței, oxidarea, hardware-ul slăbit sau terminațiile de calitate scăzută pot adăuga suficientă rezistență pentru a crea puncte fierbinți. Verificați contactul metal-metal, integritatea terminației și strategia cuplului de instalare, apoi revizuiți lungimea și traseul curelei.
Cât ar trebui să dureze o curea de împământare din cupru?
Durata de viață depinde de severitatea mișcării, de mediu și de calitatea instalării. În condiții blânde, poate dura ani. În cazul sarcinilor cu vibrații mari sau corozive, placarea corectă, rutarea corectă și terminațiile robuste devin diferența dintre „consumabil de scurtă durată” și „setare și uitare”.
Poate împletitura de cupru înlocui o legătură rigidă de bară?
Uneori. Dacă scopul este flexibilitatea (expansiune termică, vibrații, acces la service), împletitura este un candidat puternic. Dacă conexiunea este complet statică și aveți nevoie de rigiditate maximă, o bară colectoare poate fi mai potrivită. Multe sisteme folosesc ambele: bara colectoare pentru rulaje fixe, impletitura pentru punctele de miscare.
11Învelire
Cea mai bună împletitură de cupru este cea la care nu trebuie să vă mai gândiți niciodată: funcționează rece, rămâne continuă prin vibrații și vă menține împământarea și legătura stabilă. chiar și după luni de ciclism termic și acces la service. Dacă aveți de-a face cu îmbinări fierbinți, continuitate intermitentă sau echipamente zgomotoase care „ar trebui să fie bine”, împletitura de cupru este adesea cea mai curată modalitate de a elimina stresul mecanic din problema electrică.
Dacă doriți ajutor pentru a selecta o construcție cu împletitură de cupru, un stil de terminare sau o geometrie a curelei care se potrivește condițiilor dvs. reale de funcționare, ajunge laDongguan Quande Electronics Co., Ltd.şicontactaţi-necu detaliile tale actuale, de mediu și de montaj — eu-ul tău viitor îți va mulțumi.
