De ce să alegeți fire împletite de cupru pentru conexiuni flexibile, cu rezistență scăzută?

Abstract

Fire împletite din cuprusunt „eroii liniștiți” din interiorul sistemelor de împământare, distribuție a energiei, echipamente de sudură, aparate de comutare, baterii și mașini predispuse la vibrații. De obicei, cumpărătorii nu se luptă cu ideea de „împletitură” în sine – se luptă cu rezultate: împământare instabilă, jumperi supraîncălziți, urechi crăpate, timp neașteptat și calitate inconsecventă de la un lot la altul. Acest ghid detaliază modul în care funcționează firele împletite de cupru, unde depășesc conductoarele solide, cum să specificați împletitura potrivită și cum să evitați cele mai frecvente greșeli de aprovizionare. Pe parcurs, veți găsi liste de verificare, un tabel practic de comparare și o secțiune de depanare, astfel încât să puteți potrivi aplicația dvs. la construcția potrivită.

Cuprins

• Contur
• Ce sunt firele împletite de cupru și unde sunt folosite?
• Ce puncte dureroase rezolvă firele împletite de cupru?
• Cum specificați împletitura potrivită?
• Opțiuni de împletitură comparate într-un tabel practic
• Cum instalezi și întrețin conexiunile împletite?
• Depanare: de ce o împletitură se supraîncălzește sau eșuează?
• Ce verificări de calitate contează de fapt pentru cumpărători?
• FAQ
• Gânduri de închidere

Contur

• Definiți firele împletite de cupru și cazurile de utilizare tipice pentru „jumper/curea de împământare”.
• Conectați punctele dureroase ale cumpărătorului la cerințe tehnice măsurabile
• Explicați elementele cheie ale specificațiilor: secțiune transversală, număr de fire, placare, izolație, terminații
• Furnizați un tabel de decizie și o listă de verificare a cumpărătorului
• Acoperiți practicile de instalare care previn hotspot-urile și defecțiunile timpurii
• Partajați o hartă de depanare pentru supraîncălzire, coroziune, uzură și crăpare
• Arătați ce să solicitați de la un furnizor pentru o calitate constantă și trasabilitate

Ce sunt firele împletite de cupru și unde sunt folosite?

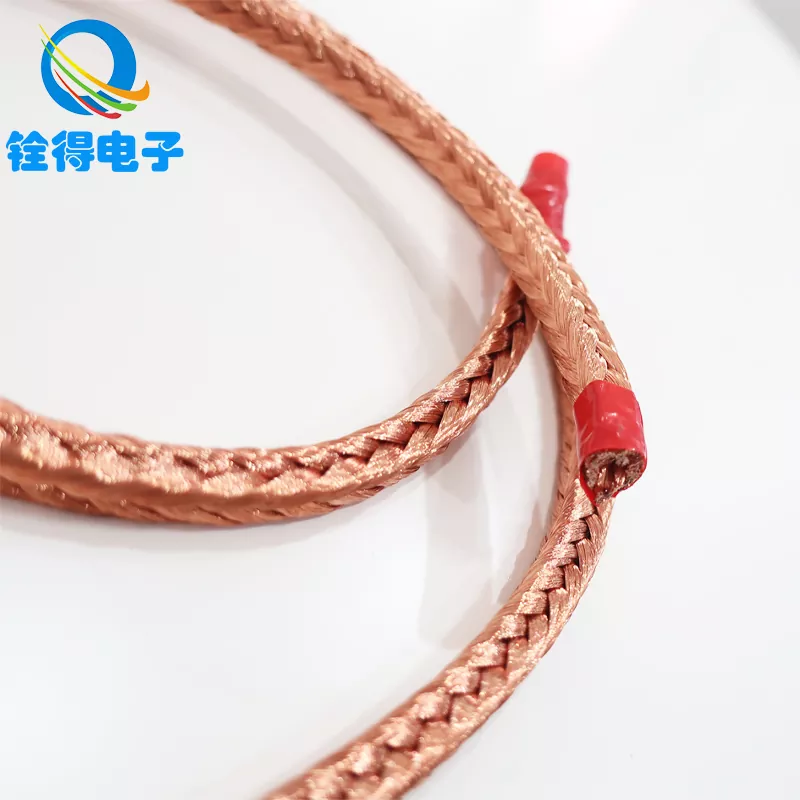

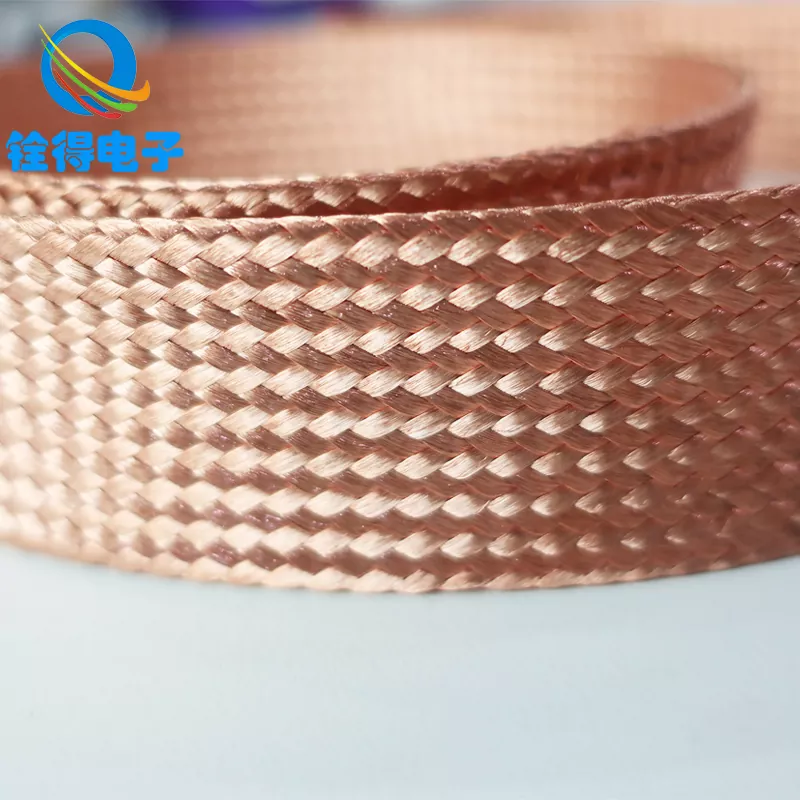

Firele împletite de cupru sunt conductori flexibili obținuți prin țeserea multor fire fine de cupru într-o împletitură plată sau tubulară. În loc să forțeze curentul printr-un miez rigid, împletitura răspândește curentul pe mai multe fire și pe o suprafață mai mare. Această structură este motivul pentru care firele împletite sunt atât de populare în locurile în care mișcarea, vibrațiile și îndoirea repetată ar obosi un conductor solid.

Aplicațiile comune includ:

• Curele de împământare și de legăturăpentru dulapuri, panouri, bare colectoare și carcase
• Juperi flexibileîn aparate de comutare, transformatoare și sisteme UPS
• Conexiuni baterie și invertorunde vibrațiile și ciclurile termice sunt frecvente
• Echipamente de sudareși conexiuni temporare de mare curent
• Mașini feroviare, auto și industrialecare necesită împământare rezistentă la vibrații
• Controlul EMIîn căile de ecranare/împământare unde contează impedanța scăzută

În multe construcții din lumea reală, împletitura în sine nu este singura componentă - opțiunile de terminare (ucuri, manșoane, capete sudate), placarea și izolația sunt cele care determină dacă conexiunea rămâne stabilă după luni sau ani de funcționare.

Ce puncte dureroase rezolvă firele împletite de cupru?

Majoritatea cumpărătorilor vin să caute fire de cupru împletite după ce au fost deja arse - uneori literalmente. Iată care sunt punctele dureroase pe care braid este proiectat să le rezolve și la ce să fiți atenți, astfel încât să nu recreați aceeași defecțiune cu un număr diferit de piesă.

• Conductoare fisurate din cauza vibrațiilor
  Sârmă solidă și multe construcții de cabluri se pot întări și crăpa lângă terminații atunci când echipamentul vibrează. Conductoarele împletite distribuie stresul pe mai multe fire, reducând punctele de oboseală concentrate.
• Puncte fierbinți la articulații
  Supraîncălzirea vine rar din cauza împletiturii „nu este suficient de cupru”. De obicei, vine de la o rezistență ridicată la contact: sertizare slabă, compresie neuniformă, oxidare sau dimensiunea nepotrivită a urechilor. O împletitură bine făcută plus o terminație proiectată corespunzător scade rezistența și ține sub control creșterea temperaturii.
• Impământare nesigură și defecțiuni neplăcute
  Căile de pământ au nevoie de impedanță scăzută constantă. Curelele împletite sunt adesea alese deoarece flexibilitatea lor păstrează integritatea contactului atunci când ușile, balamalele, motoarele sau ansamblurile mobile se schimbă.
• Coroziunea în medii umede sau de coastă
  Cuprul gol se poate oxida; în medii dure, mulți cumpărători preferăfire împletite din cupru cositoritpentru o rezistență îmbunătățită la coroziune și o conductivitate mai stabilă pe termen lung la suprafață.
• Dureri de cap de asamblare
  Impletiturile sunt usor de trasat in spatii inguste si in jurul colturilor. Dar dacă numărul șuvițelor sau densitatea țesăturii sunt greșite, instalatorii pot vedea uzură, tăieturi dezordonate sau compresie neuniformă sub urechi.

Dacă doriți să luați un „adevăr al cumpărătorului”: flexibilitatea împletiturii este avantajul, dar încheierea este rezultatul. Specificați ambele.

Cum specificați împletitura potrivită?

Când oamenii spun „Am nevoie de fire împletite de cupru”, ele înseamnă adesea lucruri foarte diferite: o curea ușoară de legătură, un jumper de curent ridicat sau un dren de scut. Pentru a evita cotațiile greșite și expedițiile nepotrivite, specificați împletitura folosind detaliile aplicației.

1) Cerințe electrice: curent, ciclu de funcționare și creșterea admisă a temperaturii

• Definiți curentul continuu vs. intermitent (și curentul de vârf, dacă este relevant).
• Luați în considerare temperatura ambientală, ventilația incintei și sursele de căldură din apropiere.
• Confirmați dacă cureaua este pentru împământare/legare (adesea o tensiune mai scurtă și mai mică) sau pentru curent de sarcină (adesea probleme de densitate de curent mai mare).

2) Aria secțiunii transversale și construcția împletiturii

• Secțiune transversală echivalentă(deseori referit în mm²) este o modalitate practică de a dimensiona o împletitură.
• Diametrul și numărul șuvițelorafectează flexibilitatea și durabilitatea. Mai mult, firele mai fine cresc, în general, flexibilitatea.
• Lățimea și grosimea împletituriiafectează potrivirea sub terminale și constrângerile de rutare.

3) Placarea și finisarea suprafeței

• Cupru gol: conductivitate mare, cel mai bun pentru medii controlate.
• Cupru cositorit: rezistență mai bună la coroziune, lipire mai ușoară, aleasă în mod obișnuit pentru mediile industriale și maritime adiacente.

4) Izolație și protecție

• Unele impletituri sunt furnizate goale; alții folosesc PVC, silicon, manșon PET sau termocontractabil pentru protecție la abraziune.
• Dacă împletitura trece în apropierea marginilor ascuțite sau a părților în mișcare, specificați un manșon de protecție sau un design cu manta.

5) Terminări: detaliul care decide fiabilitatea

• Urechile sertizate(inel/spade): obișnuit, rapid și fiabil atunci când este dimensionat și comprimat corespunzător.
• Capetele presate sau sudate: reduce întinderea firelor și poate îmbunătăți consistența ansamblurilor cu volum mare.
• Dimensiunea găurii, lățimea limbii și gradul șuruburilor: nepotrivirea mică aici cauzează îmbinări slăbite și încălzire.
• Toleranta de lungime: contează mai mult decât se așteaptă oamenii în incinte înghesuite.

O mișcare practică de aprovizionare: partajați un desen simplu cu lungimea, lățimea/grosimea împletiturii, tipul de terminație, diametrul găurii și placarea. Chiar și o schiță de bază poate preveni o săptămână de dus-întors.

Opțiuni de împletitură comparate într-un tabel practic

Cum instalezi și întrețin conexiunile împletite?

Chiar și firele împletite de cupru premium pot eșua dacă sunt instalate ca o idee ulterioară. Majoritatea problemelor de teren provin din calitatea comună. Iată o abordare curată, repetabilă, care menține rezistența scăzută și previne „încălzirea misterioasă”.

• Pregătiți suprafețele de contact
  Îndepărtați vopseaua, oxidarea și resturile de la punctul de lipire. Folosiți o pastă anti-oxidare adecvată dacă standardul dvs. o cere.
• Folosiți cuplul corect al hardware-ului
  Un cuplu insuficient provoacă micro-arc și căldură; un cuplu excesiv poate deforma urechile și poate reduce zona efectivă de contact. Respectați specificațiile hardware și folosiți șaibe acolo unde este cazul.
• Controlați raza de curbură și detensionarea
  Nu forțați o îndoire strânsă chiar la ureche. Oferiți împletiturii o curbă delicată, astfel încât flexia să aibă loc de-a lungul lungimii, nu la marginea de terminare.
• Protejați împotriva abraziunii
  Dacă împletitura se freacă pe marginile metalice, adăugați manșon sau un manșon. Șuvițele uzate nu sunt doar dezordonate, ci pot deveni puncte de inițiere a eșecului.
• Inspecție periodică în medii dure
  Căutați decolorarea (căldură), reziduurile verzi/albe (coroziune), șuruburile slăbite și deteriorarea firelor la marginile tăiate.

Echipamentele cu vibrații mari beneficiază de o regulă simplă: inspectați primul lot instalat după o perioadă scurtă de rodaj. Dacă articulațiile rămân reci și stabile, detartrajul devine mult mai sigur.

Depanare: de ce o împletitură se supraîncălzește sau eșuează?

Dacă o împletitură de cupru se supraîncălzi, tratați-o ca pe o problemă de sistem - pentru că de obicei este. Utilizați această hartă rapidă pentru a găsi cauza principală în loc să schimbați părțile orbește.

• Simptom: impletitura este fierbinte langa ureche
  Cauze probabile: sertizare slabă, dimensiune greșită a urechilor, compresie insuficientă, oxidare la îmbinare, șurub slăbit, placare nepotrivită, suprafață de contact contaminată.
• Simptom: punct fierbinte în mijlocul împletiturii
  Cauze probabile: împletitură subdimensionată pentru curent, ciclu de funcționare neașteptat, dirijare în apropierea sursei de căldură, deteriorare internă a firului de îndoire repetată.
• Simptom: șuvițe uzate și rupte
  Cauze probabile: abraziunea muchiilor ascuțite, mișcare excesivă fără detensionare, metodă de tăiere necorespunzătoare, lipsa manșonului pe calea de frecare.
• Simptom: coroziune sau decolorare
  Cauze probabile: expunere chimică, umiditate, interacțiune galvanică cu metale diferite, absența stanierii acolo unde este nevoie.
• Simptom: împământare intermitentă sau zgomot
  Cauze probabile: montaj slăbit, suprafețe vopsite sub îmbinare, presiune de contact insuficientă, punct de lipire contaminat.

Dacă o puteți măsura, faceți: testarea creșterii temperaturii sub sarcină și verificările în miliohmi la nivelul îmbinărilor dezvăluie adesea probleme mai rapid decât inspecția vizuală.

Ce verificări de calitate contează de fapt pentru cumpărători?

Când achiziționați fire împletite de cupru la scară, „arata bine” nu este un plan de calitate. Doriți consistență, trasabilitate și dovada că împletitura și terminarea se vor comporta la fel în loturi.

Iată ce solicită de obicei cumpărătorii inteligenți:

• Verificarea materialului: calitatea cuprului și tipul de placare (gol/conservat) precizate clar
• Consistență dimensională: lățimea, grosimea, toleranțele de lungime și geometria terminației
• Controlul procesului de terminare: standarde pentru scule de sertizare sau documentație pentru metoda de sudare/presare
• Verificări de performanță electrică: ținte de rezistență, planuri de testare bazate pe mostre
• Integritate mecanică: teste de tragere pe urechi/fitinguri de capăt, acolo unde este cazul
• Disciplina ambalajului: prevenirea strivirii, contaminării și deformării firelor în tranzit

Pentru cumpărătorii care doresc un partener de aprovizionare stabil, pe termen lung, merită, de asemenea, să lucreze cu un producător care poate personaliza geometria și terminațiile împletiturii pentru a se potrivi cu constrângerile liniei de asamblare. Aici este loculDongguan Quande Electronics Co., Ltd. este adesea poziționat: oferind opțiuni de sârmă împletită de cupru care pot fi adaptate pentru curele de împământare, jumperi flexibili și modele de conexiune specifice aplicației, astfel încât să nu fiți forțat să „o faceți potrivit” după sosirea expedierii.

FAQ

Care este diferența dintre firele împletite de cupru și cablul flexibil standard?

Cablul flexibil reunește firele în interiorul izolației și este excelent pentru multe aplicații de alimentare, dar poate concentra totuși stresul în apropierea terminațiilor și poate fi mai voluminos pe căi de rutare strânse. Firele împletite de cupru sunt țesute, mai plate și utilizate în mod obișnuit atunci când doriți o flexibilitate ridicată, rutare cu profil redus și performanță stabilă de lipire/jumper în ansambluri predispuse la vibrații.

Ar trebui să aleg fire de cupru împletite goale sau cositorite?

Dacă mediul este uscat și controlat, cuprul gol poate fi perfect fin. Dacă vă așteptați la umiditate, condens sau o durată lungă de viață cu întreținere minimă, cuprul cositorit este de obicei preferat, deoarece încetinește coroziunea și ajută la menținerea suprafețelor îmbinărilor mai stabile în timp.

Cum dimensionez o împletitură pentru curent?

Începeți cu curentul continuu necesar, curentul de vârf (dacă există), ciclul de funcționare și creșterea acceptabilă a temperaturii. Apoi potriviți-vă cu o zonă de secțiune transversală echivalentă adecvată și confirmați că metoda dvs. de terminare nu va introduce rezistență ridicată. Dacă nu sunteți sigur, prototipați și măsurați creșterea temperaturii în condiții reale de încărcare.

De ce se încinge împletitura mea chiar și atunci când pare suficient de groasă?

În multe cazuri, împletitura nu este problema - articulația este. Sertizarea slabă, oxidarea sub un ureche, șuruburile slăbite sau suprafețele de montare vopsite pot adăuga rezistență la contact care se transformă în căldură. Pregătirea corectă a suprafeței și procesele de terminare controlate o rezolvă de obicei.

Firele împletite de cupru pot ajuta cu EMI sau zgomotul electric?

Ele pot, mai ales ca parte a unei strategii de împământare și legături bine concepute. Geometria unei împletituri poate oferi trasee cu impedanță scăzută care ajută la stabilizarea împământului, dar controlul EMI este la nivel de sistem - rutarea, legarea carcasei și integritatea conexiunii contează.

Ce informații ar trebui să trimit unui furnizor pentru a obține o ofertă corectă?

Furnizați lungimea necesară, lățimea/grosimea împletiturii (sau secțiunea transversală echivalentă), nevoile goale vs cositorite, izolație/manșon, tipul de terminare (ug/sudat/presat), diametrul găurii, cantitatea și note de aplicare (vibrații, temperatură, mediu). Un desen simplu este adesea cel mai rapid mod de a evita neînțelegerile.

Gânduri de închidere

Firele împletite de cupru sunt o actualizare practică atunci când prioritatea dvs. este fiabilitatea în mișcare: mai puține conductori crăpați, împământare mai stabilă și conexiuni care nu se slăbesc „misterios” în timp. Trucul este să nu mai tratați împletitura ca pe o marfă și să începeți să o tratați ca pe o componentă proiectată: dimensionați-o pentru lucrare, specificați placarea pentru mediu și controlați detaliile de terminare care determină rezistența și căldura.

Dacă doriți să eficientizați specificațiile, personalizarea și calitatea repetabilă pentru firele împletite de cupru - în special pentru curelele de împământare și ansamblurile de jumper flexibile - lucrați cu un producător care poate potrivi construcția împletiturii la constrângerile dvs. reale de instalare.Dongguan Quande Electronics Co., Ltd.poate suporta selecția împletiturii bazată pe aplicație și terminațiile personalizate pentru a vă ajuta să reduceți defecțiunile, să simplificați asamblarea și să mențineți sistemele să funcționeze mai rece și mai stabile—contactaţi-nepentru a discuta cerințele dvs.
