De ce este tubul de cupru împletit alegerea potrivită pentru ecranarea EMI și protecția cablurilor?

Electronicele moderne devin mai mici, mai rapide și mult mai sensibile la zgomot. Este grozav - până când un cablu perfect „funcțional” începe să provoace resetări aleatorii, semnale instabile sau teste de conformitate eșuate. Dacă aveți de-a face cu interferențe electromagnetice, descărcări statice sau cablaje care continuă să fie zgâriate și strânse în ansambluri strânse,Tub de cupru împletiteste una dintre cele mai practice remedieri pe care le puteți implementa fără a vă reproiecta întregul sistem.

Abstract

Acest articol explică ce aTub de cupru împletitface, problemele comune pe care le rezolvă (EMI, abraziune, acumulare statică și stres mecanic) și cum să alegeți construcția potrivită pentru mediul dumneavoastră. Veți găsi, de asemenea, o listă de verificare clară, cele mai bune practici de instalare și un tabel de comparație pentru a vă ajuta să potriviți opțiunile de materiale (cupru pur, cupru cositorit, cupru placat cu argint și variante de inoxidabil) cu cazurile de utilizare din lumea reală - astfel încât să puteți evita plătirea excesivă, specificarea insuficientă sau instalarea acestuia într-un mod care anulează beneficiile sale.

Cuprins

1. Tubul de cupru împletit de puncte dureroase rezolvă
2. Ce este tubul de cupru împletit și cum funcționează
3. Cum să alegi tubul de cupru împletit potrivit
4. Tabel de comparație între materiale și construcție
5. Cele mai bune practici de instalare și împământare
6. Unde este folosit în mod obișnuit
7. Aprovizionare și verificări de calitate care contează de fapt
8. FAQ
9. Concluzie

Contur

• Identificați dacă problema dvs. este EMI, statică, abraziune sau oboseală la îndoire strânsă
• Înțelegeți performanța de ecranare și ce înseamnă cu adevărat „acoperire” în practică
• Alegeți finisajul material potrivit pentru mediul dvs. (umiditate, sare, căldură)
• Dimensionați-l corect, astfel încât să se potrivească fără a sufoca cablul sau a lăsa goluri
• Instalați-l cu terminații adecvate, astfel încât ecranarea să nu devină „decorativă”
• Validați prin verificări simple: continuitate, potrivire și integritate de împământare

Tubul de cupru împletit de puncte dureroase rezolvă

Oamenii încep de obicei să cauteTub de cupru împletitcând ceva „misterios” merge prost – în special în ansambluri cu motoare, invertoare, surse de alimentare comutatoare, relee sau cablaje dense. Iată cele mai frecvente puncte dureroase pe care le abordează:

• Semnale instabile și dureri de cap EMI:Cuplarea zgomotului poate cauza erori de date, deviația senzorului, zgomot audio sau defecțiuni intermitente de comunicare care sunt dureroase de depanat.
• Teste EMC sau de conformitate eșuate:Treci testele de funcționare, dar testele de emisii sau de susceptibilitate nu cooperează – adesea din cauza golurilor de ecranare sau a unei legături slabe la pământ.
• Abraziune și uzură mecanică:Cablurile direcționate prin margini metalice, ansambluri mobile sau sisteme puternice de vibrații se pot uza prin izolație în timp.
• Acumularea de electricitate statică:În medii uscate sau suporturi de cablu în mișcare, statica se poate acumula și se poate descărca în componentele sensibile.
• Dirijare strânsă și îndoire repetată:Unele mâneci de protecție sunt rigide sau voluminoase. Un tub împletit adaugă protecție în timp ce încă se îndoaie și se îndoaie cu hamul.

Ideea cheie: un tub împletit nu este doar „o mânecă”. Este un strat funcțional care poate reduce interferențele, poate proteja cablurile și poate oferi o cale controlată pentru energia electrică nedorită, atunci când este specificat și instalat corect.

Ce este tubul de cupru împletit și cum funcționează

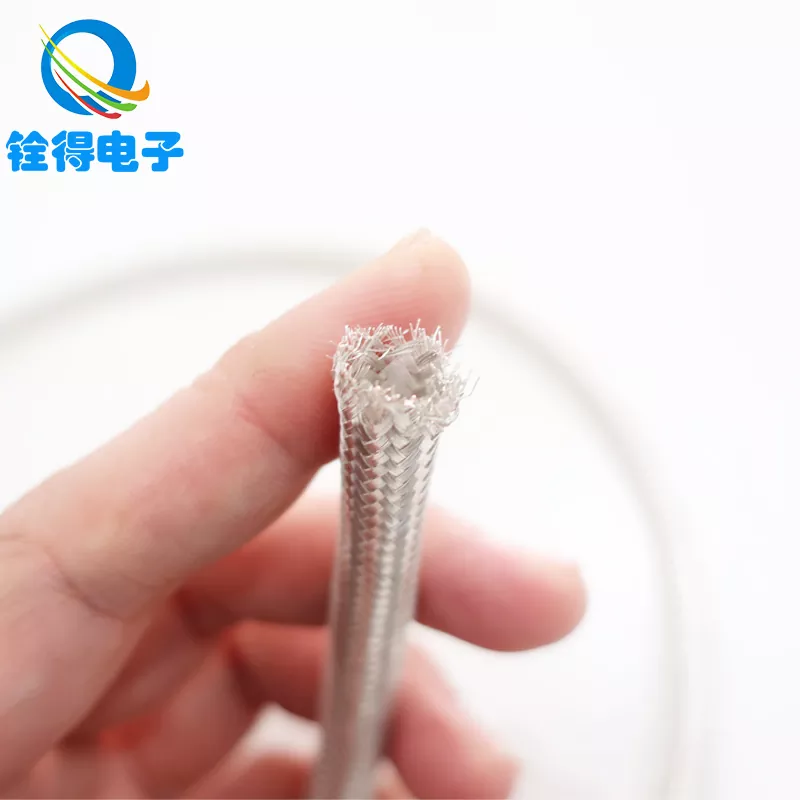

A Tub de cupru împletiteste o plasă tubulară realizată prin împletirea șuvițelor de sârmă conductoare într-un manșon flexibil. Deoarece formează o rețea conductivă în jurul pachetului de cabluri, poate ajuta:

• Atenuează interferența electromagneticăprin înconjurarea conductoarelor sensibile cu o barieră conductivă
• Reduceți emisiileprin continerea zgomotului care altfel ar radia spre exterior
• Oferă capacitatea de descărcare staticăatunci când este conectat la o cale de împământare adecvată
• Îmbunătățiți protecția mecanicăîmpotriva abraziunii, compresiunii și zgârieturilor

În sistemele reale, performanța depinde de detalii: densitatea împletiturii, acoperirea, diametrul firului și, cel mai important, modul în care terminați și împămânțiți împletitura. O împletitură de înaltă calitate cu o terminație slabă poate funcționa mai rău decât o împletitură medie instalată corect.

Cum să alegi tubul de cupru împletit potrivit

Alegerea unuiTub de cupru împletitnu este despre alegerea opțiunii „cea mai scumpă”. Este vorba despre potrivirea caracteristicilor tubului cu mediul dumneavoastră și cu modul dumneavoastră de defecțiune. Utilizați această listă de verificare:

• Definiți obiectivul principal:Ecranare EMI, protecție la abraziune, descărcare statică, continuitate de împământare sau o combinație?
• Confirmați mediul:interior uscat, umed, pulverizat cu sare, temperatură ridicată, expunere chimică sau incintă exterioară?
• Măsurați dimensiunea pachetului de cabluri:diametrul exterior (OD) al cablajului, plus nevoile de extindere pentru conectori.
• Decideți materialul/finisajul:cupru gol pentru medii controlate, cositor pentru rezistență la coroziune, placat cu argint pentru nevoi speciale de conductivitate sau opțiuni inoxidabile pentru condiții dure.
• Verificați acoperirea și densitatea împletiturii:o acoperire mai mare îmbunătățește de obicei ecranarea, dar poate reduce fluxul de aer și crește rigiditatea.
• Planificați metoda de terminare:clemă, sertizare, lipire sau bandă de terminare a scutului - acest lucru afectează performanța mai mult decât se așteaptă mulți oameni.

O regulă practică de dimensionare: alegeți un diametru interior care se potrivește fără probleme peste pachet fără a-l forța. Prea strâns și veți deforma împletitura (și veți tensiona cablul). Prea liber și vei crea goluri, mișcare și contact inconsecvent.

Tabel de comparație între materiale și construcție

Cele mai bune practici de instalare și împământare

Aici multe proiecte de ecranare eșuează – nu pentru că împletitura este „rea”, ci pentru că instalarea o face ineficientă. Păstrați-l simplu și disciplinat:

• Menține o acoperire continuă:Evitați golurile mari, secțiunile trase-deschise sau tranzițiile bruște ale diametrului care creează căi de scurgere pentru interferențe.
• Terminați corect:Folosiți o clemă sau o bandă de terminare care creează un contact constant la 360 de grade în jurul împletiturii atunci când este posibil.
• Pământ cu intenție:Dacă doriți performanță de ecranare, conectați împletitura la o referință de masă stabilă folosind o cale de impedanță scăzută. „Cozile” lungi și subțiri pot reduce eficacitatea la frecvențe mai înalte.
• Protejați capetele:Adăugați termocontractabil sau eșantionare mecanică pentru a preveni uzura și pentru a reduce deteriorarea prin marginile ascuțite a izolației subiacente.
• Cont pentru mișcare:În hamurile în mișcare, lăsați suficientă slăbiciune astfel încât împletitura să nu devină punctul de stres.

Un obicei de validare rapidă: după instalare, faceți o verificare a continuității pe lungimea împletiturii și confirmați că punctele de terminare au contact mecanic ferm. Dacă împletitura se poate răsuci liber la sfârșit, este posibil ca „scutul” să nu fie legat așa cum crezi că este.

Unde este folosit în mod obișnuit

Vei vedeaTub de cupru împletitîn orice industrie care amestecă semnale sensibile cu electronice de putere zgomotoase sau constrângeri strânse de cablare. Scenariile comune includ:

• Calculatoare și echipamente de date:protejarea datelor interne și a liniilor electrice de interferențe și uzură mecanică
• Sisteme de comunicare:minimizând interferențele externe și reducând diafonia între hamuri
• Electronica auto:susține o funcționare stabilă în medii electromagnetice complexe la bord
• Automatizare industriala:protecția cablurilor în jurul cablajului de control al PLC, a unităților de motor și a cablajelor de senzori
• Echipament medical:stabilitate electromagnetică îmbunătățită pentru instrumente de precizie și sisteme de diagnosticare

Dacă sistemul dvs. include comutare, tranzitorii rapide sau rutarea cablajului dens, un manșon împletit poate fi una dintre cele mai rentabile îmbunătățiri, în special în comparație cu reproiectarea plăcilor, schimbarea traseelor ​​cablurilor sau adăugarea de filtrare voluminoasă peste tot.

Aprovizionare și verificări de calitate care contează de fapt

Nu toate tuburile împletite sunt egale. Două tuburi pot arăta similar dintr-o privire și pot funcționa foarte diferit în ansamblurile reale. Atunci când evaluați furnizorii, concentrați-vă pe indicatori tangibili:

• Structura uniformă a împletiturii:țesătura consistentă reduce punctele slabe și îmbunătățește repetabilitatea la instalare
• Dimensiuni stabile:diametrul interior și comportamentul de expansiune ar trebui să fie previzibile pe loturi
• Consistența materialului și a finisajului:placarea/calitatea finisajului afectează rezistența la coroziune și stabilitatea electrică pe termen lung
• Manipulare mecanica:împletiturile bune rezistă la uzură, deformare și agățare în timpul rutării
• Suport de personalizare:dacă hamurile dumneavoastră au diametre, lungimi sau necesități de terminare neobișnuite, personalizarea poate economisi timp și poate reduce riscul de asamblare

Aici lucrul cu un producător experimentat poate reduce încercările și erorile. De exemplu,Dongguan Quande Electronics Co., Ltd. produce opțiuni de tuburi de cupru împletite destinate ecranării și protecției cablurilor în mai multe medii de aplicație și poate suporta diferite alegeri de materiale și specificații, în funcție de modul în care intenționați să direcționați și să terminați manșonul.

FAQ

Î1: Tubul de cupru împletit funcționează atât pentru ecranare, cât și pentru protecție fizică?
O:Da. Poate ajuta la reducerea interferențelor electromagnetice, protejând în același timp cablurile de abraziune și compresie. Echilibrul depinde de densitatea împletiturii și de modul în care este instalat tubul.

Î2: Este cuprul cositorit întotdeauna mai bun decât cuprul gol?
O:Nu întotdeauna. Cuprul gol se comporta bine în medii controlate și este adesea mai rentabil. Cuprul cositor este o alegere mai inteligentă atunci când contează umiditatea, riscul de oxidare sau durata de viață lungă în medii mai dure.

Î3: Cum dimensionez un tub de cupru împletit pentru un pachet de cabluri?
O:Măsurați diametrul exterior al pachetului complet (inclusiv grosimea mantalei) și selectați un diametru interior care alunecă fără forțare. Dacă pachetul are conectori, luați în considerare un manșon extensibil sau planificați instalarea înainte de terminare.

Î4: De ce uneori ecranarea „nu funcționează” chiar și cu o mânecă împletită?
O:Cel mai frecvent motiv este terminarea sau împământarea slabă. Dacă împletitura nu este legată corespunzător (sau calea de împământare are impedanță mare), eficiența ecranării poate scădea dramatic.

Î5: Tubul de cupru împletit poate ajuta cu electricitatea statică?
O:Se poate, atâta timp cât este conectat la o cale de descărcare controlată. Conductivitatea împletiturii poate ajuta la disiparea acumulării statice, în loc să o lase să se acumuleze și să se descarce imprevizibil.

Concluzie

Dacă te lupți cu EMI, urmărești defecțiuni intermitente sau încerci să protejezi hamurile pe căi de rutare strâmte și solicitate,Tub de cupru împletiteste una dintre acele upgrade-uri care pot oferi rezultate nemaipomenite – fără a vă întoarce întregul design cu susul în jos. Trucul este să alegeți materialul potrivit pentru mediul dvs., să-l dimensionați corect și să îl terminați într-un mod care să păstreze ecranarea continuă și contactul fiabil.

Dacă doriți ajutor pentru selectarea specificației potrivite – sau încercați să rezolvați o problemă persistentă de interferență sau durabilitate într-un ansamblu real –Dongguan Quande Electronics Co., Ltd.vă poate sprijini proiectul cu opțiuni de tuburi de cupru împletite adaptate aplicației dvs. Ești gata să treci de la „ghicire” la o soluție de cablare mai curată și mai fiabilă?contactaţi-nepentru a discuta cerințele dvs. și pentru a obține o recomandare practică.
