Este cablul de împământare ESD cheia pentru controlul static fiabil în electronicele moderne?

Într-o eră în care descărcarea electrostatică (ESD) poate distruge în tăcere componente electronice sensibile și linii de producție,Cablu de împământare ESDreprezintă un dispozitiv pivot pentru asigurarea căilor de descărcare sigure.

Ce este un cablu de masă ESD și specificații cheie

Definiție și scop

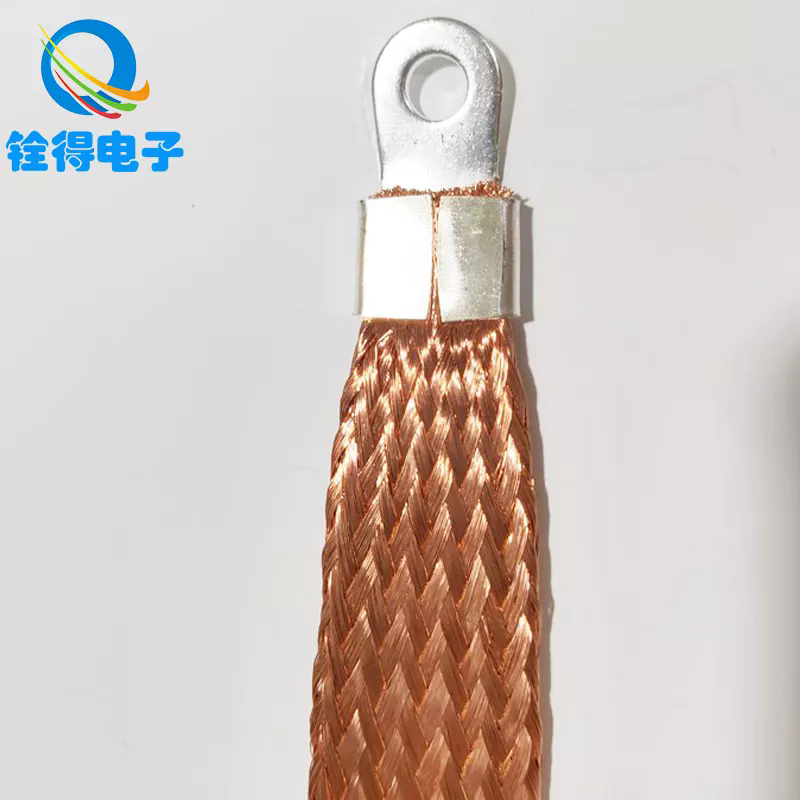

UnCablu de împământare ESD(denumit și cablu de împământare ESD sau cablu de descărcare statică) este un cablu conductiv care conectează un banc de lucru, o curea de mână, un cadru ionizator sau un covor ESD la un punct de împământare definit. Funcția sa este de a oferi o cale cu rezistență scăzută pentru a disipa în siguranță încărcăturile statice în pământ, prevenind evenimentele necontrolate de descărcări electrostatice care ar putea deteriora componentele sau cauza defecțiuni.

Parametrii de bază ai cablului de masă ESD

Mai jos este un tabel cu specificații standard care ilustrează parametrii tipici utilizați la selectarea sau evaluarea unor astfel de cabluri:

Acești parametri pot varia în funcție de mediul de aplicare, normele de reglementare și cerințele clienților.

Tema centrală a acestui articol

Obiectivul principal aici este de a explicade ce un cablu de împământare ESD este esențial pentru controlul static, cum să îl alegeți, să îl instalați și să îl întrețineți, șice tendințe viitoare îi modelează evoluția. În plus, articolul va răspunde la două întrebări frecvente și vă va ghida către soluțiile brandului Quande.

De ce este important cablul de împământare ESD — Avantaje și rol

De ce controlul static este crucial

• Protejarea electronicelor sensibile: Circuitele integrate moderne, dispozitivele de suprafață și senzorii pot fi distruse de descărcări electrostatice minuscule (adesea sub 100 V).

• Randament și calitate: Evenimentele statice pot cauza daune latente, reducând fiabilitatea produsului și ducând la defecțiuni în câmp.

• Siguranță și conformitate: Multe standarde de fabricație electronică (cum ar fi ANSI/ESD S20.20, IEC 61340) necesită căi de împământare și limite de rezistență definite.

Astfel, cablul de masă ESD este o componentă vitală într-un program de control ESD.

Avantajele unui cablu de împământare ESD de înaltă calitate

1. Descărcare controlată: Rezistorul încorporat (de obicei de 1 MΩ) asigură disiparea electricității statice la o rată sigură, controlată, reducând riscul de arc sau scântei.

2. Flexibilitate și robustețe mecanică: Cu beteală sau cupru plin în interior, cablul suportă îndoirea și uzura zilnică mai fiabil decât un conductor solid.

3. Consecvență în timp: Izolația de înaltă calitate rezistă la abraziune, umiditate și expunere chimică, păstrând performanța într-un mediu din fabrică.

4. Interoperabilitate: Conectorii standard (mușcă banană, clemă aligator, mufe de blocare) fac cablul compatibil cu infrastructura variată de împământare.

5. Eficacitatea costurilor: În comparație cu sistemele de descărcare activă sau ionizatoarele, un cablu pasiv este un cost redus, dar de bază pentru controlul static.

Rol cheie într-un program de control ESD

• Conexiune între operator și punctul comun: Pentru curelele pentru încheietura mâinii sau curelele pentru călcâi, cablul asigură ca operatorul să rămână la potenţialul de masă.

• Legătura de la covorașe sau echipament la pământ: Covorașele ESD sau suprafețele de lucru se bazează pe astfel de cabluri pentru a transporta încărcarea la pământul instalației.

• Backup și redundanță: În sistemele ESD complexe, căile multiple de împământare reduc defecțiunile într-un singur punct.

Din punct de vedere al calității și al conformității, neglijența în specificarea sau validarea cablului de masă ESD poate submina un întreg program de control static.

Cum să alegeți, să instalați și să întrețineți un cablu de împământare ESD

Alegerea cablului potrivit (Cum)

Când selectați un cablu de împământare ESD, luați în considerare următorii pași:

• Verificați cerințele de rezistență: Asigurați-vă că cablul respectă sau se află în toleranța de 1 MΩ (sau conform standardului relevant).

• Selectați tipul conectorului: Alegeți conectori compatibili cu echipamentul dvs. (ștecher banană, mufă de blocare, clemă crocodiș).

• Lungimea contează: Alegeți o lungime care să permită atingerea ușoară, fără o slăbiciune excesivă (1,2 m este obișnuit).

• Verificați designul mecanic: beteala sau conductorul împletit ajută la rezistența la oboseală de la îndoire.

• Durabilitatea izolației: Folosiți materiale cu rezistență bună la abraziune, chimie și temperatură pentru medii industriale.

• Certificari si rapoarte de testare: Solicitați rapoarte de testare (rezistență, defectarea izolației, forță de tracțiune) de la producător.

Ghid de instalare (Cum)

Instalarea corectă este cheia eficienței:

1. Conectați mai întâi cablul la curea de mână sau la covoraș, apoi la punctul comun de împământare.

2. Asigurați punctul comunla o împământare cunoscută sau o bară de împământare.

3. Evitați îndoirile sau îndoirile ascuțite— cablurile trebuie să aibă bucle blânde pentru a reduce stresul.

4. Rutați departe de liniile de înaltă tensiune sau zgomotoasepentru a evita interferențele electrice.

5. Efectuați teste periodice, de obicei lunar sau trimestrial, pentru a confirma continuitatea și rezistența.

6. Înlocuiți cablurile deteriorate sau uzateimediat — chiar și micile rupturi sau fisurile de izolație pot face cablul ineficient.

Întreținere și validare (Cum)

• Utilizați unTester de rezistență ESDpentru a măsura rezistența dintre operator sau covoraș și punctul comun.

• Rezistența măsurată trebuie să rămână în limitele toleranței (de exemplu, 0,9–1,2 MΩ).

• Inspectați jacheta pentru tăieturi, abraziuni sau decolorări.

• Flexiți ușor cablul pentru a observa semnele de rupere a firului intern (continuitate intermitentă).

• Documentați fiecare test – trasabilitatea este importantă în regimurile de calitate și audit.

Aplicații comune

• Linii de asamblare electronice: Pentru fiecare post de operator (curea de mână) sau covoraș pentru stație de lucru.

• Bănci de reparații și reparații: Protecție în timpul lipirii, inspecției și manipulării.

• Camere curate și fabrici de semiconductori: Unde controlul static este critic pentru randament.

• Laboratoare și laboratoare de cercetare și dezvoltare: Pentru medii de prototipare și testare.

• Zone de ambalare și de expediere sigure pentru ESD: Pentru împământarea tăvilor conductoare și a sistemelor de transport.

Tendințe viitoare, provocări și integrare

Standarde în evoluție și conformitate

Standarde caIEC 61340şiANSI/ESD S20.20cer din ce în ce mai mult o validare mai strictă, trasabilitate și conformitate cu auditul. Producătorii și utilizatorii se vor confrunta cu audituri mai frecvente și vor trebui să prezinte dovezi documentate ale practicilor adecvate de împământare. Cablul de masă ESD trebuie să îndeplinească toleranțele de rezistență în evoluție și cerințele de siguranță ale materialelor.

Monitorizare inteligentă și digitală

Următoarea generație de cabluri poate includesenzori încorporați sau cipuri inteligentepentru a monitoriza integritatea cablului, deviația rezistenței și ciclurile de utilizare. Aceste „cabluri inteligente” ar alerta sistemele de întreținere dacă rezistența se îndepărtează din rază de acțiune sau dacă deteriorarea mecanică este iminentă.

Materiale și îmbunătățiri ale durabilității

Avansări înnanomateriale, polimeri de înaltă performanțăși conductoare mai rezistente (de exemplu, beteală placată cu argint, compozite cu nanotuburi de carbon) vor crește durata de viață, vor îmbunătăți flexibilitatea și vor reduce ratele de eșec în medii dure.

Integrare cu sistemele IoT și MES

În fabricile complet digitalizate, fiecare cablu de împământare poate transporta un ID sau un semnal care îl conectează laSistemul de execuție a producției (MES). Acest lucru oferă vizibilitate asupra intervalelor de întreținere, conformității operatorului și sănătății controlului static în timp real.

Provocări de depășit

• Balansarecost versus caracteristici avansate: Soluțiile de cablu inteligente pot crește costurile, afectând adoptarea în sectoarele cu marjă mai mică.

• Stresul și uzura mediului: Umiditatea ridicată, expunerea chimică și abraziunea rămân amenințări continue.

• Conformitatea utilizatorului: Chiar și cu cabluri de top, conexiunea necorespunzătoare sau supravegherea utilizatorului subminează performanța.

Întrebări frecvente (FAQ)

Î1: Ce rezistență ar trebui să aibă în mod normal un cablu de masă ESD?
A1: Ținta tipică este1 MΩ ±10%(adică 0,9 MΩ până la 1,1 MΩ). Acest rezistor limitează în siguranță curentul de descărcare, permițând în același timp fluxul static către pământ. În unele configurații, o bandă de toleranță de 0,75–1,25 MΩ este acceptabilă, în funcție de standard sau de cerințele clientului.

Î2: Cât de des ar trebui să fie testat sau înlocuit un cablu de împământare ESD?
A2: Testarea ar trebui să aibă loc cel puținlunar sau trimestrial, în funcție de regimul dumneavoastră de calitate și de frecvența auditului. Dacă măsurătorile ies din toleranță sau mantaua prezintă deteriorări (tăieri, abraziuni, decolorare), cablul trebuie să fieînlocuit imediat. Oboseala mecanică sau continuitatea intermitentă în timpul îndoirii este un semn de defecțiune.

Rezumat și introducere a mărcii

TheCablu de împământare ESDeste un element fundamental, dar adesea subestimat, în orice program eficient de control static. Înţelegereceeste,de cecontează pentru randamentul produsului, fiabilitate și siguranță șiCumselectarea, instalarea, testarea și întreținerea acestuia formează coloana vertebrală a unei strategii ESD robuste. Privind în viitor, integrarea cablurilor inteligente, conectivitatea IoT, materialele avansate și standardele mai stricte vor modela evoluția acestei tehnologii.

cândoferă un spectru complet de soluții de împământare ESD - inclusiv cabluri de împământare ESD durabile și certificate, concepute pentru o durată lungă de viață, performanță constantă și integrare perfectă în sistemele de producție avansate. Pentru specificații personalizate, asistență tehnică sau întrebări privind achizițiile,contactaţi-ne.
